《2024年5年中考3年模拟九年级物理全一册人教版》

15.(2023广东汕头模拟)学习了家庭电路后，小明在家中进行综合实践活动“对家庭用电的调查研究”。（P9302003）

（1）家庭电路中“超负荷”是指家庭用电器的________过大，这时电路中的________也跟着过大；

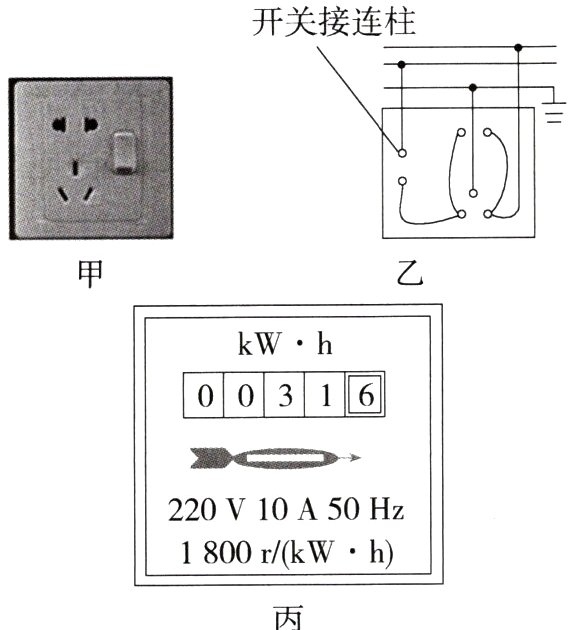

（2）观察厨房中的电器时，妈妈告诉他，以前电饭锅不用时要将插头从插座上拔下来，既不方便也容易损坏插座。后来电工师傅换了一个如图甲的带开关的插座后，只要拨动下开关就可以断开电了。小明仔细观察了如图甲所示的插座后，很快就在纸上画出了如图乙所示的插座背面接线示意图。则图中最上面的一根线应该是________（选填“火”或“零”）线，两孔插座与三孔插座是________联的；
（3）要利用图丙所示的电能表来估测电饭煲的电功率，小明首先断开家中所有用电器，再将一个电饭煲接入电路正常工作。小明发现电能表的转盘转过24转所需的时间刚好为1 min，则这个电饭煲的额定功率是________W。

答案： 答案　
(1)总功率　电流　
(2)零　并　
(3)800
解析　
(1)家庭电路中“超负荷”是指家庭用电器的总功率过大；家庭电路的电压不变，根据P = UI可知，电路中的电流也跟着过大；
(2)图乙从插座背面看，左右对调了，且根据开关应接在火线上可知，中间的电线是火线，最上面的一根线应该是零线；两孔插座与三孔插座可以独立工作、互不影响，则两孔插座与三孔插座是并联的；
(3)转盘转过24转，则电饭煲消耗的电能W = $\frac{24}{1800}$kW·h = $\frac{1}{75}$kW·h，因此时电饭煲正常工作，则电饭煲的额定功率为P = $\frac{W}{t}$ = $\frac{\frac{1}{75}kW·h}{\frac{1}{60}h}$ = 0.8 kW = 800 W。

16.(2024河南临颍期末)人体意外触电时的危害程度与通过人体的电流大小有关。查阅资料得知：由于人体的电阻会随着环境的改变而改变，人体的安全电压有5个等级（42伏，36伏，24伏，12伏，6伏）。如在皮肤干燥等情况下，42伏以下的电压是安全的；在极端潮湿等环境中6伏以下的电压才是安全的。请回答下列问题：

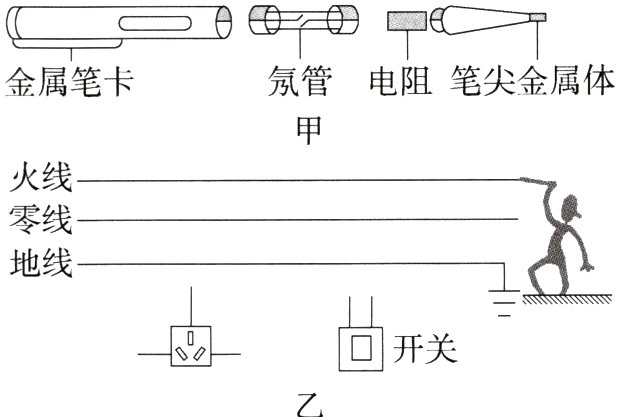

（1）图甲为试电笔结构简图，用此试电笔辨别零线、火线时，除笔尖金属体接触电线外，手还要接触________；能使氖管发光的电线是________（选填“火线”或“零线”）；
（2）乙图中，用笔画线代替导线将插座和控制插座的开关正确接入家庭电路中；
（3）如图乙，在使用试电笔接触家庭电路火线时，人体和试电笔串联。为确保人体在任何环境中都安全，试电笔内部电阻设计至少为21 400欧，则允许通过人体的最大电流为多少？

答案：
答案　
(1)笔尾金属体　火线　

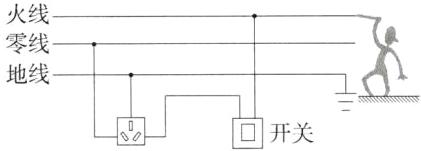

(2)如图所示　
(3)0.01A

解析　
(1)使用试电笔时，手要接触笔尾金属体，不能接触笔尖金属体；能使氖管发光的电线是火线；
(2)为了安全，开关接在插座与火线之间，三孔插座上面的孔接地线，左孔接零线，右孔通过开关接火线，如答案图所示；
(3)为确保人体在任何环境中都安全，人体两端的电压应不高于6V，串联电路中电流处处相同，则人体允许通过的最大电流I大 = $\frac{U}{R}$ = $\frac{220V - 6V}{21400\Omega}$ = 0.01A。
