《2024年5年中考3年模拟九年级物理全一册人教版》

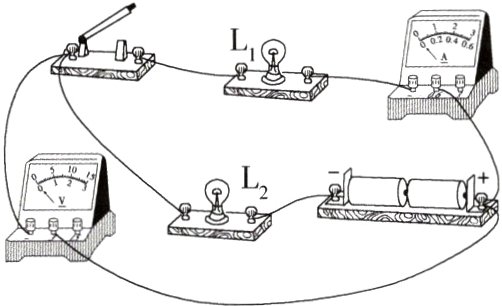

1.（2024 黑龙江哈尔滨香坊期末）对于如图所示的电路，分析正确的是 （ ）

A. L₁、L₂ 是并联
B. 电压表测 L₂ 两端的电压
C. 电流表测 L₂ 中的电流
D. 电流表测 L₁ 与 L₂ 中的电流之和

答案： C 由图可知，开关闭合后，电流从电源正极出发，经过电流表、L₁、开关、L₂，回到电源负极，所以L₁、L₂是串联，电流表测量电路中的电流；由图可知，电压表与灯L₁并联，所以电压表测L₁两端的电压，选C。

2.（2024 河北赵县期末）如图所示，当开关闭合后电路正常工作时，下列说法正确的是 （ ）

A. 开关只能控制灯 L₁
B. 灯 L₁ 和 L₂ 是串联的
C. 电压表测的是电源电压
D. 电流表测的是通过电压表的电流

答案： C 由图可知，两只灯泡并联，电流表与灯L₂串联，所以电流表测的是通过灯L₂的电流，开关在干路中，控制整个电路，电压表测量电源电压，故A、B、D错误，C正确。
解题思路
根据电流流向法，先判断出电路的串、并联特点，再确定电流表、电压表的测量对象，最后对照选项进行判断。

3.（2024 辽宁大连金普新区期末）如图所示电路中，电源电压 6 V 保持不变，闭合开关后电压表的示数是 2.5 V，此时电路中 L₁、L₂ 两端的电压分别是 （ ）

A. 3.5 V 6 V
B. 3.5 V 2.5 V
C. 2.5 V 6 V
D. 2.5 V 3.5 V

答案： D 由电路图可知，L₁与L₂串联，电压表测L₁两端的电压，闭合开关后电压表的示数是2.5V，即L₁两端电压为2.5V；因串联电路中总电压等于各分电压之和，所以，L₂两端电压U₂=U - U₁=6V - 2.5V = 3.5V，选D。

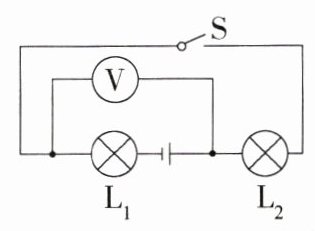

4.（2024 甘肃礼县期末）如图所示，电源电压是 6 V 且不变，S 闭合后电压表示数为 2 V，则灯 L₁ 两端电压为_______V；通过灯 L₁ 和灯 L₂ 的电流是_______（选填“L₁”“L₂”或“一样”）大。

答案： 答案 4 一样
解析 由图可知，当开关S闭合后，电压表测的是灯L₂两端的电压，所以L₂两端电压为2V；由于两灯串联，根据串联电路电压规律得U₁=U - U₂=6V - 2V = 4V。由于串联电路电流处处相等，所以通过两灯的电流相等。

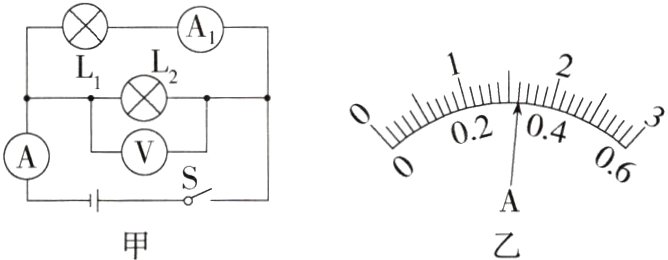

5.（2024 湖南双峰期末）如图甲所示的电路中，电源电压保持不变。闭合开关 S，电流表 A、A₁ 的示数均如图乙所示，电压表的示数为 3 V，电源电压为_______V；通过小灯泡 L₁ 的电流为_______A。

答案： 答案 3 0.32
解析 由电路图知，两灯并联，电压表并联在L₂两端，即L₂两端电压为3V，因并联电路各支路两端电压相等，等于电源电压，所以电源电压为3V；电流表A在干路上，A₁在L₁所在支路上，因并联电路中，干路电流等于各支路电流之和，所以电流表A的示数应大于A₁的示数，而两电流表指针指在同一位置，说明电流表A使用大量程，A₁使用小量程，则电流表A₁的示数为0.32A，即通过小灯泡L₁的电流为0.32A。

6.（2024 吉林通榆期末）如图所示，电源电压是 3 V 且保持不变，S 闭合后电压表的示数为 1 V，则灯 L₂ 两端的电压为________V，若断开开关 S，电压表示数将会________（选填“变大”“变小”或“不变”）。（P9302002）

答案： 答案 1 变大
解析 由图知，闭合开关S后，灯L₁与L₂串联，电压表测灯L₂两端的电压，此时电压表示数为1V，则灯L₂两端的电压为1V；断开开关S，电压表串联在电路中，测电源两端电压，示数为3V，故断开开关S后，电压表示数变大。

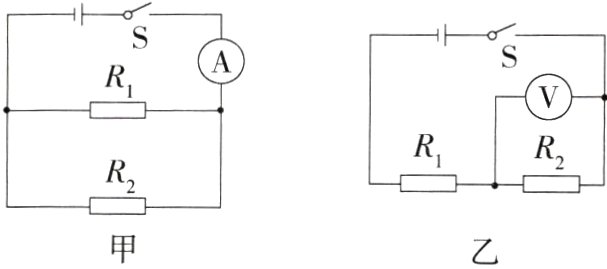

7.（2023 黑龙江绥化中考）定值电阻 R₁ 和 R₂ 并联在如图甲所示电路中，电流表的示数为 0.5 A，通过 R₁ 的电流为 0.3 A，则通过 R₂ 的电流为_______A；再将 R₁ 和 R₂ 串联在如图乙所示电路中，电源电压为 5 V，电压表示数为 3 V，则 R₁ 两端的电压为________V。

答案： 答案 0.2 2
解析 如图甲所示，定值电阻R₁和R₂并联，电流表测量干路的电流，电流表的示数为0.5A，通过R₁的电流为0.3A，根据在并联电路中，干路电流等于各支路电流之和可知，通过R₂的电流为I₂=I - I₁=0.5A - 0.3A = 0.2A；如图乙所示，将R₁和R₂串联在电路中，电源电压为5V，电压表测R₂两端电压，示数为3V，根据串联电路中总电压等于各部分电压之和，则R₁两端的电压为：U₁=U - U₂=5V - 3V = 2V。
