《2024年5年中考3年模拟九年级物理全一册人教版》

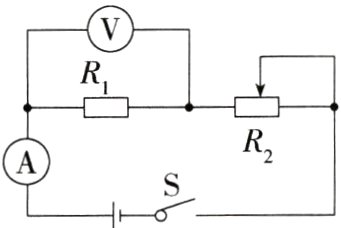

1.新独家原创 控制变量法在物理实验中应用颇多，在“探究电流与电压关系”实验中就需要控制电阻一定。如图所示是此实验所用的电路图，关于控制电阻一定的理解正确的是（ ）

A.应保持R₂滑片的位置不变
B.应保持R₁不变，调节R₂滑片到不同的适当位置
C.控制R₁和R₂的阻值之比一定
D.可以将R₁换成小灯泡

答案： B 在“探究电流与电压关系”实验中应控制定值电阻的阻值不变，改变滑动变阻器的滑片位置，多次实验，记录多组电流和电压值，得出普遍规律，故应保持R₁不变，调节R₂滑片到不同的适当位置；R₁和R₂的阻值之比会发生变化；小灯泡的电阻随温度的变化而变化，不可以将R₁换成小灯泡。故选B。

2.(2024四川达州通川期末)小东和小红共同完成“探究电流与电压关系”的实验，实验器材有电源、电流表、电压表、定值电阻、滑动变阻器、开关、导线若干。(P9302003)

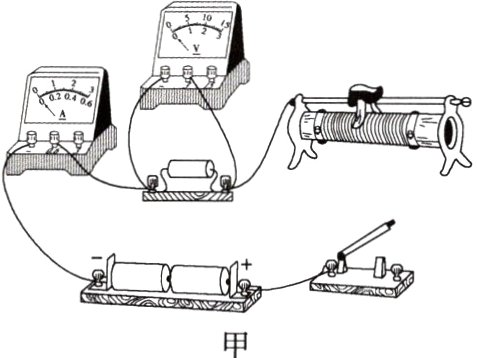

(1)如图甲所示，请用笔画线代替导线，将电路连接完整。要求滑动变阻器的滑片向左移动时，接入电路的电阻变大。

(2)连接电路后，闭合开关，移动滑动变阻器的滑片，发现电流表无示数，电压表有示数。则电路故障可能是下列中的________(选填序号)。
A.滑动变阻器短路
B.滑动变阻器断路
C.定值电阻短路
D.定值电阻断路
(3)排除故障后，完成实验。根据实验数据绘制的I-U图像如图乙所示。分析图像初步得到结论：____________________________

(4)随后小东对实验进行反思时，发现各个点并没有完全在一条直线上，是因为______。
(5)小红想用小灯泡代替定值电阻进行上述实验，但小东告诉小红用小灯泡不能达到实验目的，因为__________________________

答案：
答案 （1）如图所示 （2）D （3）电阻一定时，导体中的电流与导体两端的电压成正比 （4）测量有误差 （5）灯丝电阻随温度变化而变化

解析 （1）滑动变阻器的滑片向左移动时，接入电路的电阻变大，则滑动变阻器的电阻丝接入电路中的长度增大，所以应该接右下接线柱，如图所示；
（2）闭合开关，移动滑动变阻器的滑片，发现电流表无示数，这说明电路出现了断路故障；电压表有示数，这说明电压表与电源的两极之间是接通的，故与电压表并联的定值电阻断路，故选D；（3）根据图像可知，I - U图像为一条过原点的直线，所以可初步得出结论：电阻一定时，通过导体的电流与导体两端的电压成正比；（4）理论上所有测量的点都应该在同一直线上，但实际上由于存在测量误差，会出现个别点没有在直线上的情况；（5）由于小灯泡灯丝的电阻受温度影响，其阻值会发生变化，实验无法控制电阻不变，所以用小灯泡代替定值电阻进行上述实验，不能达到实验目的。
解题思路
（1）根据滑片向左移动，接入电路的电阻变大，判断滑动变阻器是哪一边的电阻丝接入电路，从而判断连接哪一个接线柱；（2）电流表无示数，说明电路断路；电压表有示数，说明与其并联部分的电路有问题；（3）小灯泡灯丝的电阻受温度影响，会发生变化。
