《2024年5年中考3年模拟九年级物理全一册人教版》

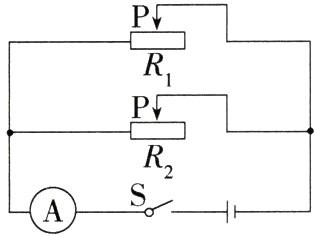

8.(2024上海宝山期末)如图所示电路,电源电压保持不变,两个规格相同的滑动变阻器R₁和R₂的滑片均位于中点处,闭合开关S,在保证电路安全的情况下,将R₁的滑片P向左移动,将R₂的滑片P向右移动,则电流表的示数 ( )
　　　　　
A.一定不变
B.可能不变
C.一定增大
D.一定减小

答案： 根据电路图可知，两个滑动变阻器并联接入电路中，电流表测量干路中的电流；闭合开关S，在保证电路安全的情况下，将R₁的滑片P向左移动，滑动变阻器R₁接入电路中的电阻变小，根据欧姆定律可知，通过R₁的电流I₁变大；将R₂的滑片P向右移动，滑动变阻器R₂接入电路中的电阻变大，根据欧姆定律可知，通过R₂的电流I₂变小；干路中的电流为I = I₁ + I₂；由于不知道每个支路的电阻的数值变化的大小，所以干路中的电流可能变大，可能变小，也可能不变，故B正确。

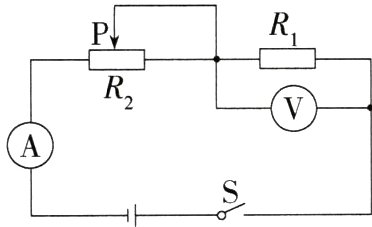

9.(2024河北赵县期末)如图所示电路中,电源电压保持不变。闭合开关S,当滑动变阻器R₂的滑片P向左移动时,两只电表示数的变化情况是 (P9302002)( )
　　　　　
A.电压表与电流表示数比值不变
B.电压表与电流表示数比值变大
C.V示数不变,A示数不变
D.V示数变大,A示数变小

答案： 由电路图可知，R₁与R₂串联，电压表V测R₁两端的电压，电流表测电路中的电流；闭合开关S，当滑动变阻器R₂的滑片P向左移动时，滑动变阻器接入电路的电阻变小，根据串联电路的电阻关系可知，总电阻减小，根据欧姆定律可知，电路中的电流变大，电流表示数变大；根据U = IR可知，R₁两端电压变大，电压表示数变大；根据R = $\frac{U}{I}$可知，电压表和电流表示数的比值为R₁的阻值，保持不变。综上所述，选A。

10.(2023青海西宁中考)如图所示的电路中,电源电压恒定,R₁为定值电阻,R₂为滑动变阻器,闭合开关S,当滑动变阻器的滑片P向右移动时,电流表的示数_______,电压表的示数_______。(两空均选填“变大”“变小”或“不变”)
　　　　　　

答案： 答案　变小　变大
解析　由电路图可知，R₁与R₂串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；闭合开关S，当滑动变阻器的滑片P向右移动时，其接入电路中的电阻变大，电路中的总电阻变大，由I = $\frac{U}{R}$可知，电路中的电流变小，即电流表A的示数变小；根据U = IR知定值电阻两端的电压变小，根据串联电路中总电压等于各分电压之和可知，滑动变阻器两端的电压变大，即电压表V的示数变大。

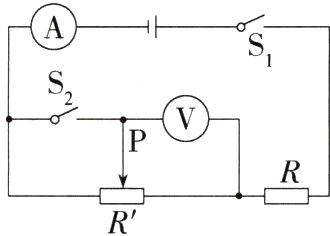

11.(2023湖北襄阳中考,12,★☆☆)如图所示,电源电压保持不变,将滑片P置于滑动变阻器上的任一点(非端点)。当开关S₁、S₂都闭合时,电压表和电流表的示数分别为U₁、I₁;当开关S₁闭合,S₂断开时,电压表和电流表的示数分别为U₂、I₂,则(P9302002) ( )
　　　　　　
A.U₁I₂
B.U₁ = U₂ I₁＞I₂
C.U₁＞U₂ I₁＞I₂
D.U₁＜u₂ I₁＜I₂

答案： 假设滑动变阻器的滑片在中点，当开关S₁闭合，S₂断开时，定值电阻R与滑动变阻器串联，滑动变阻器全部连入电路，电流表测电路中的电流，电压表测滑片右侧电阻两端的电压，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流$I₂ = \frac{U}{R+R'}，$电压表的示数$U₂ = I₂×\frac{1}{2}R'；$当开关S₁、S₂都闭合时，定值电阻R与滑动变阻器滑片右侧电阻串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流，此时电路中的电流$I₁ = \frac{U}{R+\frac{1}{2}R'}＞\frac{U}{R+R'}，$所以，I₂＜I₁；电压表的示数$U₁ = I₁×\frac{1}{2}R'，$因I₂＜I₁，则$I₂×\frac{1}{2}R'＜I₁×\frac{1}{2}R'，$即U₂＜U₁，选C。

12.(2023江西中考,12,★☆☆)如图所示,电源电压恒定不变,闭合开关S,将滑动变阻器R₁的滑片P向右移动,下列说法正确的是 (P9302002)( )
　　　　　
A.A的示数变大,V₁的示数不变
B.A的示数变大,V₂的示数变大
C.V₁的示数与V₂的示数之和不变
D.V₂的示数与A的示数之比变小

答案： 由电路图可知，R₁与R₂串联，电压表V₁测R₁两端的电压，电压表V₂测电源电压，电流表测电路中的电流；因电源电压不变，所以电压表V₂的示数不变；当滑片向右移动时，滑动变阻器接入电路中的电阻变小，根据I = $\frac{U}{R}$可知，电路中电流变大，电流表示数变大，根据串联电路分压特点知，R₁电阻减小，分得的电压减小，所以V₁示数减小，故A、B错误；电压表V₂的示数不变，电压表V₁的示数变小，则电压表V₁与电压表V₂的示数之和变小，故C错误；电压表V₂的示数不变，电流表A示数变大，则电压表V₂与电流表A的示数之比变小，故D正确。
