《2024年5年中考3年模拟九年级物理全一册人教版》

6.在如图所示的电路中，电源电压保持不变。闭合开关S，电路正常工作，一段时间后，灯不发光，故障只发生在灯L或电阻R处。

(1)如果电压表示数不为零，电路故障可能是________；
(2)若用完好的灯L₀替代电阻R，灯L₀发光，请根据相关信息写出此时灯L的发光情况及原先电路对应的故障：______________

答案： 答案 （1）灯L断路 （2）若灯L不发光，则灯L短路；若灯L发光，则电阻R断路
解析 （1）闭合开关S，电路正常工作，一段时间后，灯不发光，说明电路出现了断路故障或灯泡短路；如果电压表示数不为零，说明故障可能是灯L断路；（2）若用完好的灯L₀替代电阻R，灯L₀发光，说明电路是接通的；若灯L不发光，说明灯L出现了短路现象；若灯L发光，说明L是完好的，原先的电路出现断路，故障可能是电阻R断路。

7.(2024山东烟台芝罘期中)某同学通过实验研究串联电路中的电流关系，实验电路如图所示，闭合开关S后，灯泡L₁、L₂均不发光，且电流表示数为零。他用电流表检测电路故障，将电流表的正、负接线柱分别与a、b两点相连，灯L₁、L₂均不发光，且电流表的示数为零；将电流表的正、负接线柱分别与b、c两点相连，灯L₁发光，电流表的示数为0.3A。若电路中只有一处故障，下列对于故障的判断正确的是(　　)

A.灯L₁处出现了短路
B.灯L₂处出现了短路
C.灯L₁处出现了断路
D.灯L₂处出现了断路

答案： 若灯L₁短路，L₂能发光，故A错误；若灯L₂出现短路，L₁能发光，故B错误；若灯L₁处出现了断路，两灯都不亮，将电流表的正、负接线柱与a、b两点相连，灯L₂发光，与b、c两点相连，灯L₁、L₂均不发光，与题意不符，故C错误；若灯L₂断路，两灯都不发光；将电流表的正、负接线柱与a、b两点相连，两灯均不发光，将电流表的正、负接线柱分别与b、c两点相连，灯L₁发光，符合题意，故D正确。

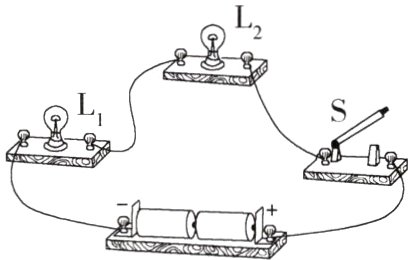

8.(2023山东菏泽牡丹期中)如图所示的串联电路，当闭合开关后两灯都不亮。为了检测电路故障，小然将电压表接在灯L₁两端，发现电压表有明显示数；将电压表接在灯L₂两端，发现电压表无示数，则电路的故障可能是(　　)

A.L₁短路
B.L₁断路
C.L₂短路
D.L₂断路

答案： 由电路图知，两灯串联；闭合开关两灯都不亮，说明电路出现了断路现象；小然将电压表接在灯L₁两端，发现电压表有明显示数，说明电压表与电源之间是接通的；将电压表接在灯L₂两端，发现电压表无示数，说明电压表与电源之间是断开的，所以故障是L₁断路。选B。

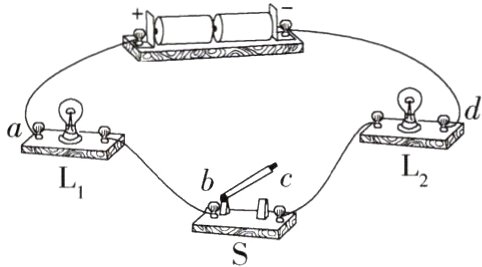

9.(2024贵州金沙四中期中)如图所示，开关S闭合时，小灯泡L₁、L₂都不亮，用一段导线的两端接触a、b两点时，两个小灯泡都不亮；接触b、c两点时，两个小灯泡也不亮；接触c、d两点时，两个小灯泡都亮。下列对电路故障的判断正确的是(　　)

A.小灯泡L₁断路
B.小灯泡L₂断路
C.小灯泡L₁短路
D.开关S断路

答案： 由电路图知，两灯串联；如果灯L₁断路，用一段导线的两端接触a、b两点时，灯L₂是发光的，与题意不符，故A错误；如果灯L₂断路，导线接触b、c两点时，L₁会发光，与题意不符，故B错误；如果灯L₁短路，则灯L₂是发光的，与题意不符，故C错误；如果开关断路，导线接触c、d两点时，电路是通路，两灯都发光，符合题意，故D正确。

10.(2024福建厦门湖里实验中学期中)如图所示为小华连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接a、b和b、c，灯L₁和L₂均不发光；再用导线连接在c、d两点时，灯L₁发光，L₂不发光，由此判定电路的故障是(　　)

A.灯L₁断路
B.灯L₂断路
C.灯L₁短路
D.灯L₂短路

答案： 由图可知，L₁与L₂串联，电路中任意一处断开，则灯泡都不能工作。导线分别连接a、b和b、c，灯L₁、L₂均不发光，说明电路故障为断路；当导线连接在c、d两点时，灯L₁发光，L₂不发光，说明灯L₁正常，c、d间发生断路，因此电路故障为灯L₂断路。选B。
