《2024年5年中考3年模拟九年级物理全一册人教版》

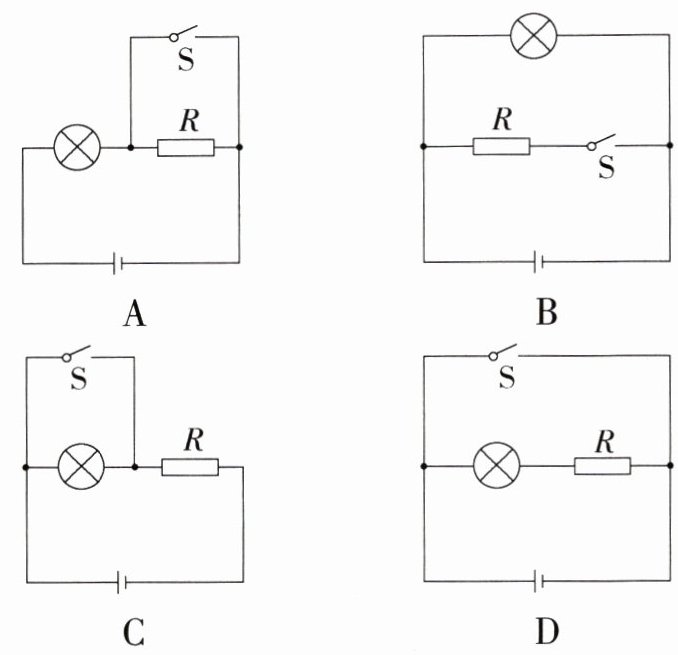

6.新情境·安全与健康 (2023江苏泰州中考,10,★★☆)汽车行驶时驾驶员和乘客必须系好安全带。当驾驶员系好安全带时,相当于闭合开关,仪表盘上的指示灯不亮;未系安全带时,相当于断开开关,指示灯发光。图中符合上述要求的电路是(P9302004) ( )

答案： C A、B电路图中，无论开关断开还是闭合，灯泡都发光，故A、B错误；C电路图中，开关断开，灯泡和保护电阻串联，能够发光；开关闭合，灯泡被短路不能发光，故C正确；D电路图中，开关断开，灯泡与保护电阻串联，能够发光；开关闭合造成电源短路，故D错误。故选C。

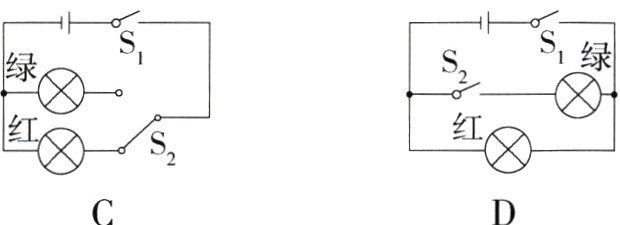

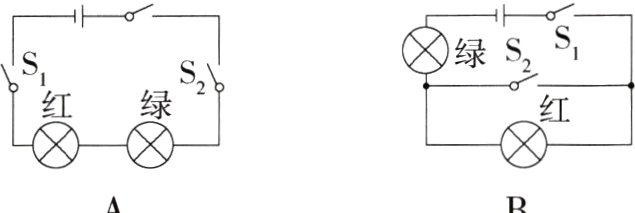

7.新情境·安全与健康 (2023江苏宿迁中考,7,★★☆)下列电路中,符合直行方向交通信号灯(只考虑红灯和绿灯)模拟设计的是(P9302004) ( )

答案： C 交通信号灯的红灯与绿灯工作时互不影响，所以两灯是并联关系；工作时通过开关控制电路中只有红灯工作或只有绿灯工作，故只有C符合要求。

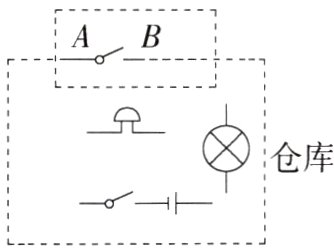

8.新情境·安全与健康 (2024河南商丘期中,16,★★☆)某同学为仓库设计一个自动防盗报警电路。要求:房门关闭时灯亮铃不响,只要房门被打开,A、B间的开关会断开,电铃发声自动报警,请你将如图所示的电路补充完整,使之符合要求。(P9302004)

答案：
答案 如图所示

解析 开关闭合时电铃不工作，开关断开时电铃工作，说明开关和电铃并联；为保护电路，灯泡应接在干路中，如答案图所示。

9.新考向·开放性设问 (2024四川成都锦江校级月考)在医院住院部,病人需要护理时,闭合床头开关,就能及时通知值班室里的护士。这个呼叫电路应该怎么设计呢? 实验小组进行了模拟设计。(P9302004)

(1)设计呼叫电路时,下列因素中,不需要考虑的是________。
A.护士工作很忙,要用多种信号提醒
B.能够确定呼叫发出的位置
C.呼叫信号强弱合适
D.值班室是否有护士值班

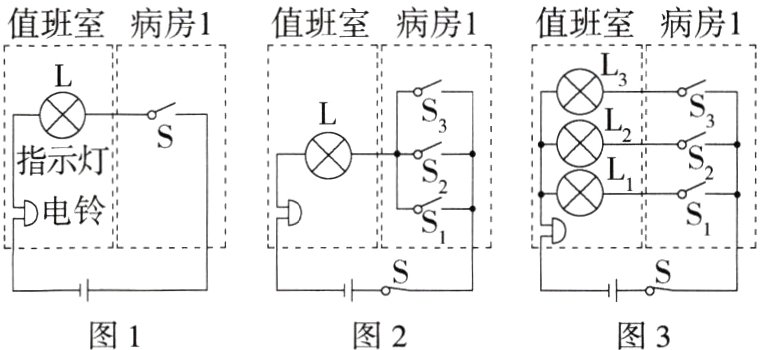

(2)小李同学以一个病房只有一张病床为例,设计了如图1所示的电路。该电路能不能达到呼叫目的? 答:____________________。
(3)当一个病房有三张病床时,小杨同学设计的电路如图2所示,小张同学设计的电路如图3所示。对比这两个电路,图3电路的优点是________________________。
(4)关于图3所示的呼叫电路,下列说法中,不合理的是________。
A.电源能长时间稳定供电
B.指示灯不要选择节能灯
C.电铃工作时将电能转换为机械能,声音不宜太大
D.病房开关必须安全且使用方便
(5)进一步讨论发现,图3所示的呼叫电路还不够完善,应该继续改进。

答案： 答案
(1)D
(2)能达到
(3)能够确定发出呼叫的床位
(4)B
解析
(1)设计呼叫电路时，需要护士能够确定呼叫发出的位置，由于护士的工作较多，所以设计电路时，需要用多种信号提醒，提醒的信号的强弱要合适，不能影响到他人，故A、B、C不符合题意；护士站都会有护士值班，故D符合题意；
(2)一个病房只有一张病床，所以只要闭合开关，铃响灯亮，就能达到呼叫目的；
(3)由图2可知，三个开关闭合其中的任意一个开关，铃响灯亮，但无法确定是哪个床位呼叫；由图3可知，每个床位都有对应的一个灯，闭合一个开关，铃响灯亮，根据亮的灯可以确定是哪个床位呼叫；
(4)为了能随时了解病人的情况，该电路要能长时间稳定工作，故电源要能长时间稳定供电，故A合理；指示灯选择节能灯，这样能省电，故B不合理；电铃声音不宜太大，否则会影响到病人的休息，故C合理；病房开关必须安全且使用方便，这样不容易发生触电事故，故D合理。
