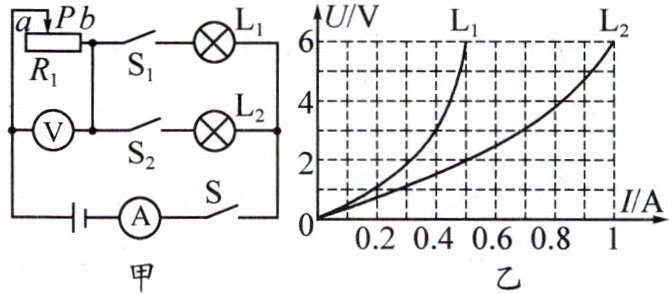

11. 如图甲所示，电源电压恒为6 V，额定电压均为6 V的灯L₁和L₂的U-I图线如图乙所示，滑动变阻器铭牌上标有“18 Ω 1.5 A”的字样，电压表所接量程为0～3 V，电流表所接量程为0～3 A。求：
（1）灯泡L₁正常发光时的电阻。
（2）两灯泡都正常发光时电流表的示数。
（3）电路的最大电功率和最小电功率。

答案： 11.
(1)12Ω
(2)1.5A
(3)最大电功率为9W,最小电功率为2.4W。
