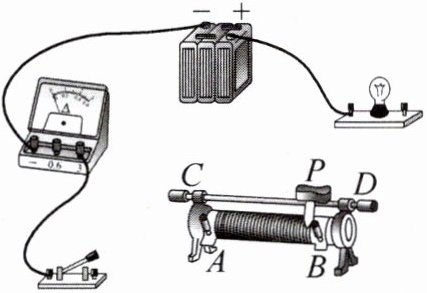

8. [2024·锦江区期中]如图所示是未连接完整的电路，若要求闭合开关后，滑动变阻器的滑片 P 向左移动时，灯泡变亮。请将滑动变阻器正确接入电路。

答案：
8.如答图所示。

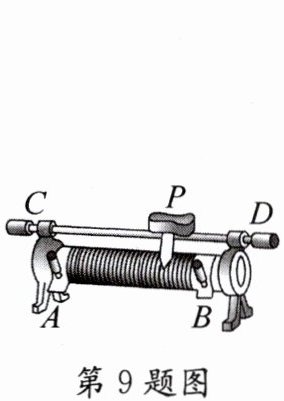

9. [2024·自贡]如图所示是滑动变阻器的结构示意图，当滑片 P 向右移动时，要使连入电路中的电阻变大，应选择的接线柱为（ ）

A.A 和 B
B.B 和 C
C.B 和 D
D.A 和 D

答案： 9.D

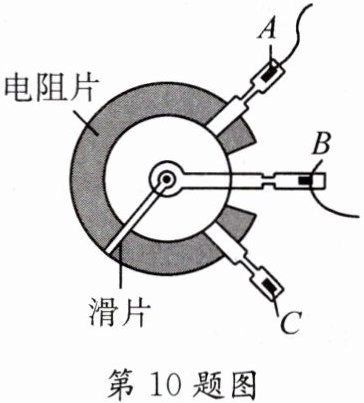

10. [2023·天津]电位器实质是一种变阻器，如图所示是电位器的结构和连入电路的示意图，A、B、C 是接线柱。当滑片向 A 端旋转时，连入电路的电阻（ ）

A.变大
B.变小
C.不变
D.先变大后变小

答案： 10.B

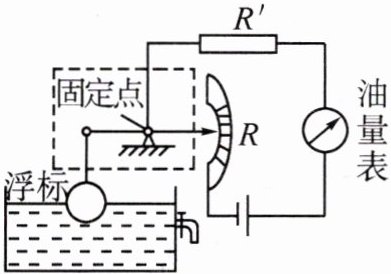

11. 如图所示是一种自动测定油箱内油面高度的装置。

（1）图中 R 是电学中的什么元件？______。
（2）油量表是用______表改装的。
（3）当油箱中的浮标向上运动时，R 的电阻值将______，对电流的阻碍作用将______，此时电路中的电流将______。（均填“增大”或“减小”）

答案： 11.
(1)变阻器
(2)电流
(3)减小 减小 增大

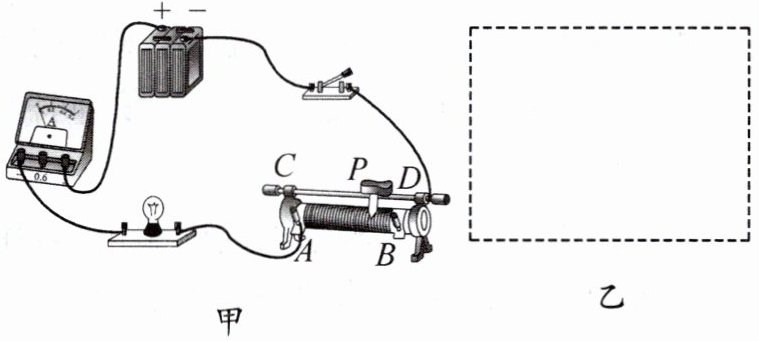

12. 在滑动变阻器改变灯泡亮度的实验中，同学们连接了如图甲所示的电路。

（1）请在图乙的虚线框内画出图甲相应的电路图。
（2）连接电路时，闭合开关前，应将滑动变阻器的滑片移到______（填“A”或“B”）端。闭合开关后，要使灯泡的亮度由暗变亮，应将滑动变阻器的滑片向______端移动，此过程电流表的示数将______（填“变大”“变小”或“不变”）。
（3）小明同学连接好电路，闭合开关后，发现无论怎样移动滑片 P，灯泡的亮度都不发生变化，而且一直很暗，这可能是滑动变阻器同时连接了______（填字母）两个接线柱。
（4）小华同学连接电路时，当接完最后一根导线时，灯泡立刻发出耀眼的光并很快熄灭。找出实验操作中的两个不当之处（滑动变阻器选择了“一上一下”两个接线柱）：
①____________________________；
②____________________________。

答案：
12.
(1)如答图所示。

(2)B 左 变大
(3)A、B
(4)连接电路时开关没有断开 没有将滑动变阻器的阻值调至最大
