7. 在如图所示的电路中，开关 S 闭合后电灯不亮，为了检查电路的故障，用电压表进行测量，发现 $ U_{ac} = 3.0 \, V $，$ U_{ab} = 0 \, V $，$ U_{bc} = 3.0 \, V $，则电路故障可能是 （ ）


A.灯泡 L 开路
B.开关 S 开路
C.滑动变阻器 R 短路
D.灯泡 L 短路或滑动变阻器 R 开路

答案： 7.D

8. 在如图所示的电路中，闭合开关后，两个电流表的示数相同，则电路中出现的故障可能是 （ ）


A.灯泡 L₁短路
B.灯泡 L₁开路
C.灯泡 L₂短路
D.灯泡 L₂开路

答案： 8.D

9. 在如图所示的电路中，电源电压保持不变。闭合开关 S 后，灯 L₁、L₂都发光。一段时间后，其中一盏灯突然熄灭，观察电压表的示数不变，而电流表的示数变小。产生这一现象的原因是 （ ）


A.灯 L₁开路
B.灯 L₁短路
C.灯 L₂开路
D.灯 L₂短路

答案： 9.A

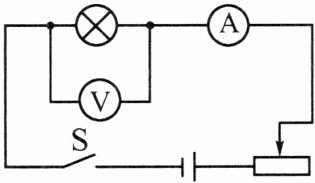

10. 在如图所示的电路中，闭合开关，小灯泡不发光，电流表和电压表均没有示数，则可能出现的故障是 （ ）


A.灯泡短路
B.灯泡开路
C.滑动变阻器短路
D.滑动变阻器开路

答案： 10.D

11. 在如图所示的电路中，闭合开关 S 时：

(1)若 L₁亮，L₂不亮，则电路的故障可能是 ________。
(2)若灯泡 L₁、L₂都不亮，用一根完好的导线两端，接触 a、b 两点时两灯都不亮，接触 b、c 两点时，两灯都不亮，接触 c、d 两点时，两灯都亮，则电路的故障可能是 ________。

答案： 11.
(1)L₂ 短路
(2)开关开路

12. 在如图所示的电路中，电源电压保持不变，闭合开关，电路正常工作一段时间后，发现电路中至少有一个电表的示数变大，将电流表与 R₁位置互换后，发现电压表的示数不发生变化，若其他元件仍保持完好，故障发生在电阻 R₁或 R₂上，电路中存在的故障可能是 ________或 ________。

答案： 12.R₂ 开路 R₁ 短路
