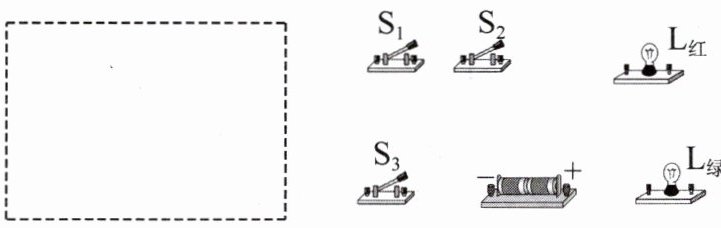

6. 某保密室有三道门,关上一道门相当于闭合一个开关。只要有一道门没有关上,红色和绿色的指示灯都会发光。当三道门都关上时,红灯会熄灭,只有绿灯会发光。请设计出符合要求的电路图画在虚线的方框内,并根据所设计的电路图用笔画线将实物连接成符合要求的电路。(要求:连线不能交叉,线头接在接线柱上)

答案：
6.如答图所示。
　

7. [2024·武侯区月考]同学们学了电学知识后,想了解汽车简单的控制电路。

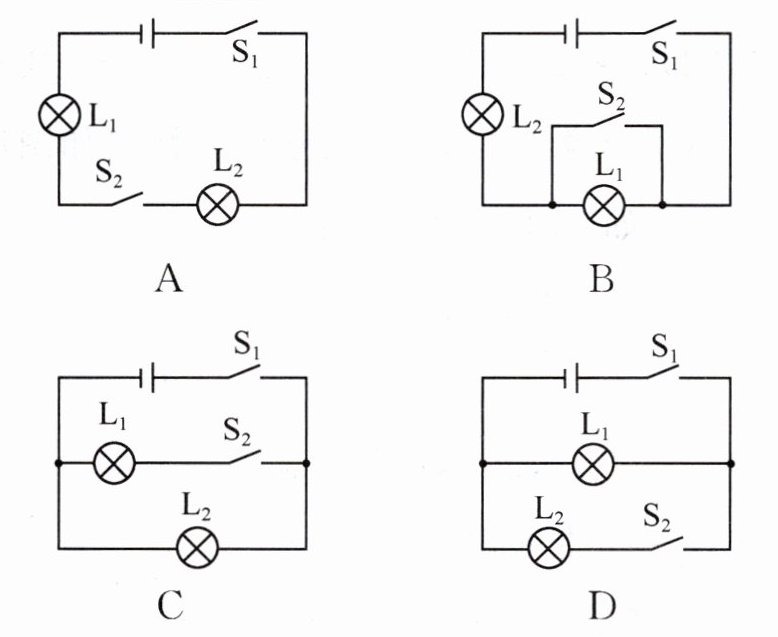

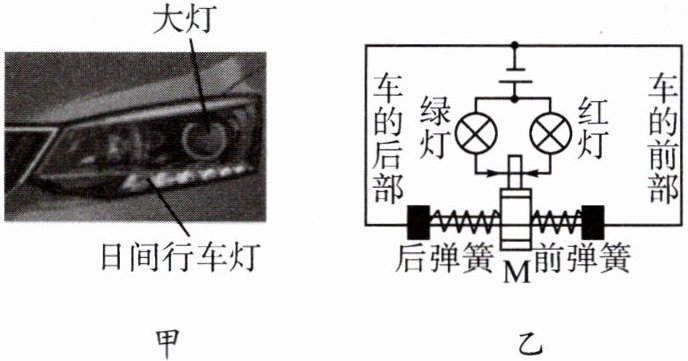

(1)为了提高行车的安全性,汽车装有日间行车灯,如图甲所示。当汽车启动时,$ S_1 $ 闭合,日间行车灯 $ L_1 $ 立即亮起,再闭合 $ S_2 $,车前大灯 $ L_2 $ 也亮起。下列电路图中符合这一情况的是____。

(2)汽车中有如图乙所示的电路,其中上端带金属细杆的金属滑块 $ M $ 与两侧金属弹簧相连接并接入电路中,金属滑块 $ M $ 与弹簧套在光滑绝缘的水平细杆上。当汽车静止时,滑块 $ M $ 上的金属细杆与红、绿灯一端的触头(图中箭头)都不接触。当汽车向前启动时,____灯亮。

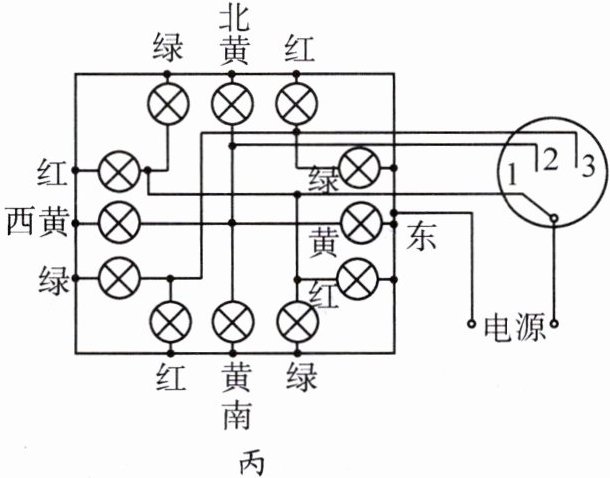

(3)按照我国交通管理的规定,“红灯停、绿灯行、黄灯预备。”小明在科技活动中设计了一个实验电路,如图丙所示。用以模拟十字路口的红绿灯控制。请你认真分析:
①当单刀多掷开关接通位置“1”时,有____个灯发光。
②当开关接通位置“3”时,允许____(填“东西”或“南北”)方向的车辆通行。

答案： 7.
(1)D　
(2)绿　
(3)①4　②东西
