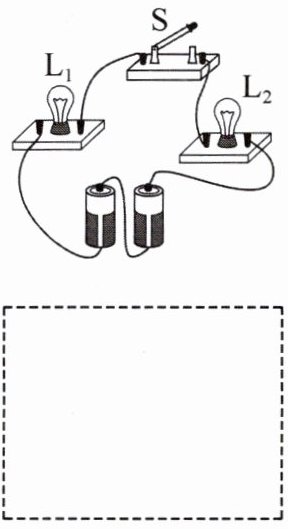

7. 请根据实物图在虚线框内画出对应的电路图。

答案：
7.如答图所示。
　　　　　　

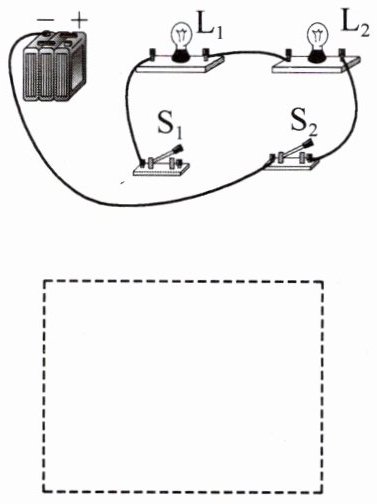

8. [2024·叙州区期中]请根据如图所示的实物连线图,在虚线框内画出对应的电路图。

答案：
8.如答图所示。
　　　　　　

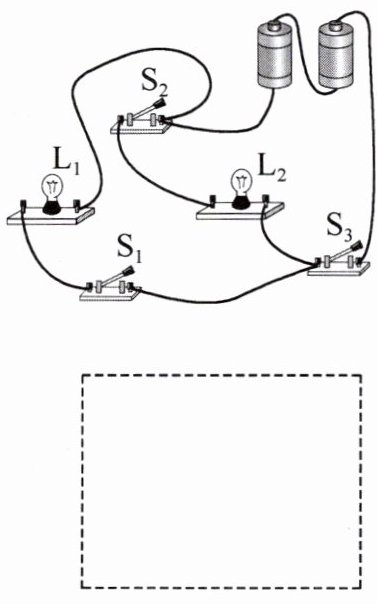

9. [2024·旌阳区月考]据如图所示的实物图在虚线框内画出它的电路图(用尺和铅笔规范作图)。

答案：
9.如答图所示。
　　　　　　

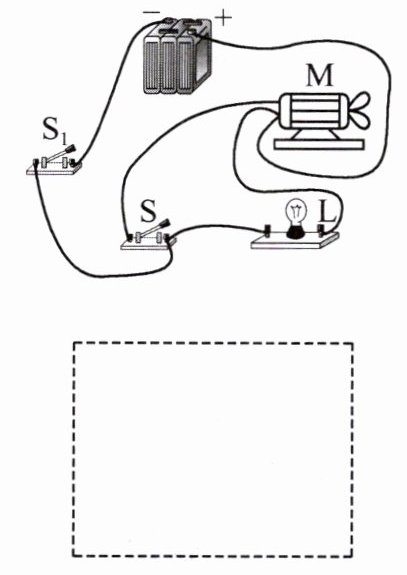

10. 请根据图中的实物图画出相应的电路图,要求在图上标出元件名称。

答案：
10.如答图所示。
　　　　　　

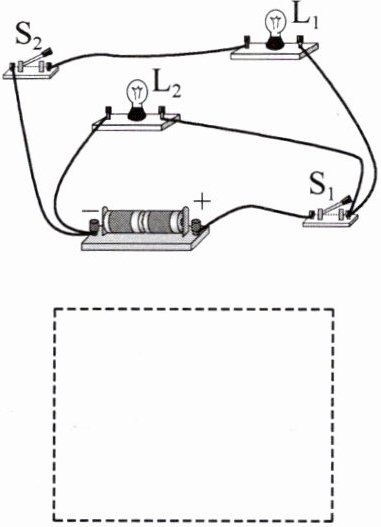

11. 请按要求将如图所示电路元件连接完整,并在虚线框中画出电路图。
(1)灯泡 $ L_1 $、$ L_2 $ 并联。
(2)开关 $ S_1 $ 控制 $ L_1 $。
(3)开关 $ S_2 $ 同时控制 $ L_1 $、$ L_2 $。

答案：

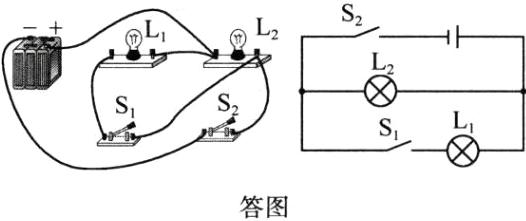

11.如答图所示。
