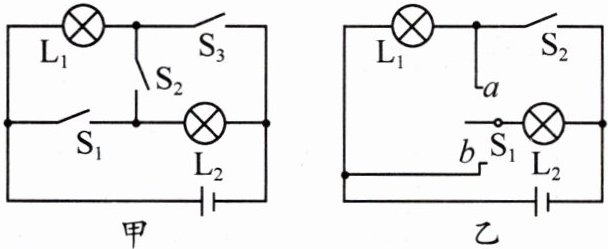

8. 为实现接在同一电路中的两灯既可串联又
可并联，小明和小芳分别设计了如图甲、乙
所示的电路。图甲中，闭合开关_____
时，两灯并联；图乙中，当单刀双掷开关$S_1$和
开关$S_2$的情况为_____ 时，
两灯可串联。对比甲、乙两图的结构可知，图
_____（填“甲”或“乙”）的电路设计不会
造成短路。

答案： 8.S₁、S₃ 开关S₁接a且S₂断开 乙

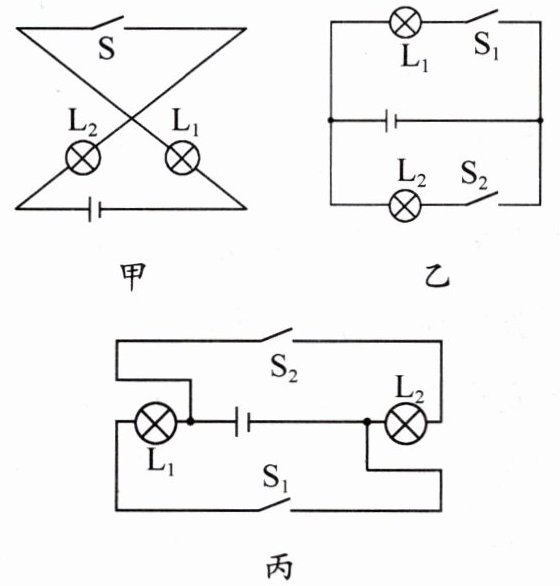

9. 下列几个电路图中的用电器分别是何种连
接方式？开关分别控制哪盏灯？


(1) 图甲中$L_1$、$L_2$是_____联，S控制_____。
(2) 图乙中$L_1$、$L_2$是_____联，$S_1$控制_____，$S_2$控制_____。
(3) 图丙中$L_1$、$L_2$是_____联，$S_1$控制_____，$S_2$控制_____。

答案： 9.
(1)串 L₁和L₂
(2)并 L₁ L₂
(3)并 L₁ L₂

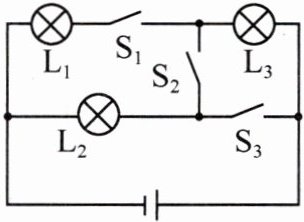

10. 如图所示的电路中，只闭合开关$S_1$时，灯
$L_1$和$L_3$_____联；当只闭合$S_2$时，灯_____
亮；当闭合所有开关时，灯$L_3$_____
（填“亮”或“不亮”）。

答案： 10.串 L₂和L₃ 不亮

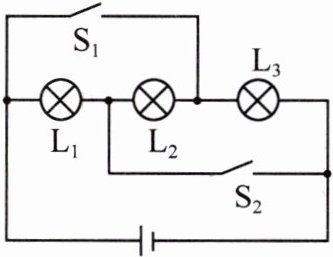

11. 在如图所示的电路中，当开关$S_1$、$S_2$都断开
时，三个小灯泡_____联在电路中；$S_1$断
开，$S_2$闭合时，小灯泡_____发光；开关都
闭合时，小灯泡_____发光。

答案： 11.串 L₁ L₁、L₂、L₃

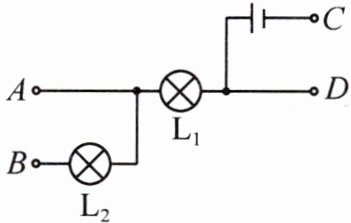

12. 如图所示，$A$、$B$、$C$、$D$是四个接线柱，要使灯$L_1$和$L_2$串联，应该用导线分别连接_____两个接线柱；要使$L_1$和$L_2$并联，应该用导线分别连接_____两个接线柱和连接_____两个接线柱；如果将$C$、$D$两个接线柱用导线连接起来，则会出现_____现象；当将_____两个接线柱接在一起时，会出现灯$L_1$发光，$L_2$不发光。


答案： 12.B、C A、C B、D 短路 A、C
