《2025年全效学习学业评价方案九年级物理全一册教科版》

6. [2024·沂源县期中]一只标有“6 V 6 W”字样的小灯泡，正常工作时的电阻是____Ω。现将该灯接在24 V的电源上，为使它正常工作，应串联一个______Ω的电阻，此时电路中的电流是____A。

答案： 6.6 18 1

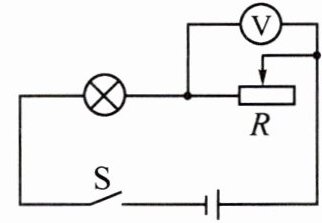

7. 在如图所示的电路中，电源电压恒为6 V，灯泡上标有“6 V 3.6 W”的字样（不计温度对灯丝电阻的影响）。求：
（1）灯丝的电阻。
（2）电压表的示数为2 V时，灯泡的实际功率。

答案： 7.
(1)10Ω
(2)1.6W

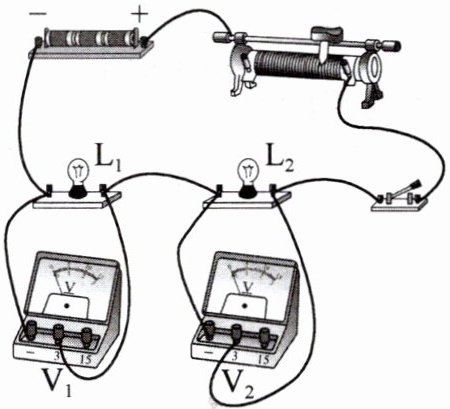

8. [2021·成都]实验室有两只额定电压相同的小灯泡L₁和L₂，小华想知道哪只灯泡额定功率大，于是将它们串联接入电路，如图所示。闭合开关，两只灯泡均发光，电压表V₁的示数比V₂小，此时实际功率大的小灯泡是______。据此小华可以判断，额定功率大的小灯泡是______。（假设小灯泡电阻不受温度影响）

答案： 8.L₂ L₁

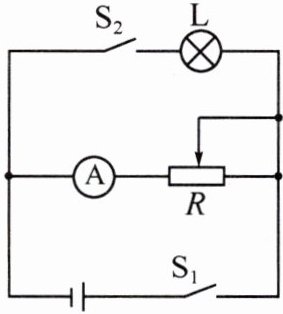

9. [2023·泸州]如图所示，已知电源电压为3 V，小灯泡L的规格为“3 V 0.9 W”，滑动变阻器的规格为“20 Ω 1 A”，电流表量程为0～3 A，则小灯泡正常发光时阻值Rₗ=______Ω。当开关S₁、S₂同时闭合时，改变滑动变阻器的接入电阻，小灯泡的亮度将______（填“变亮”“变暗”或“不变”）；保持开关S₁始终闭合，调节电路，使电路消耗的最大功率为P₁，最小功率为P₂，则P₁∶P₂=________。

答案： 9.10 不变 26:3

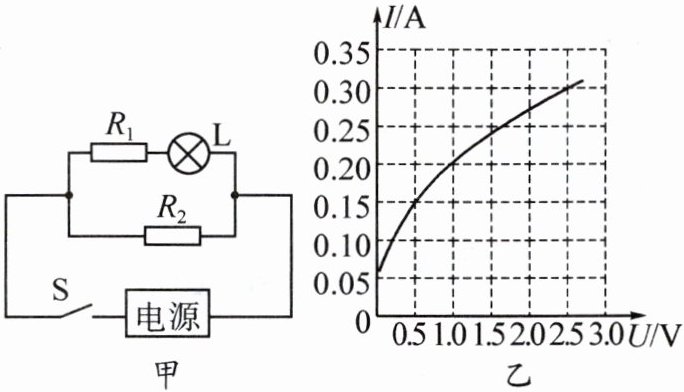

10. 如图甲所示，电源电压可调，R₁、R₂为定值电阻，小灯泡的额定电压为2.5 V，图乙是该灯泡的I-U图像。闭合开关S，把电源电压调到4 V，R₂的功率为0.8 W。问：
（1）通过电阻R₂的电流是多少？
（2）若小灯泡正常发光，则1 min内电流在电阻R₁上做的功是多少？
（3）现把电源电压调到某一值时，通过R₂的电流为0.1 A，小灯泡与R₂两端的电压之比为1∶2，则小灯泡的实际功率是多少？

答案： 10.
(1)0.2A
(2)27J
(3)0.2W
