《2025年全效学习学业评价方案九年级物理全一册教科版》

7. [2023·广安模拟]教室中，照明电灯之间是____（填“串联”或“并联”）连接的。教室内每多使用一盏照明电灯，照明电路的总电流____（填“变大”“不变”或“变小”）。

答案： 7.并联 变大

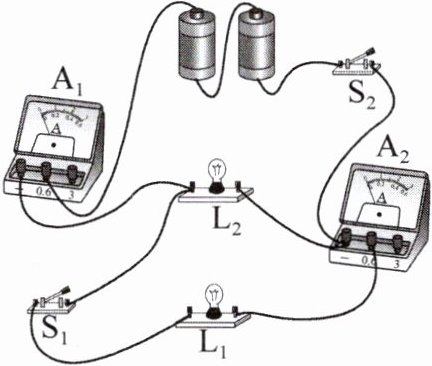

8. [2022·临沂]如图所示的电路，闭合开关 $ S_1 $、$ S_2 $，小灯泡 $ L_1 $、$ L_2 $ 均正常发光，两电表都有示数。下列判断正确的是（ ）


A.电流表 $ A_1 $ 只测量小灯泡 $ L_2 $ 的电流
B.电流表 $ A_2 $ 的示数比电流表 $ A_1 $ 的大
C.小灯泡 $ L_1 $ 被短路时，$ L_2 $ 正常发光
D.仅断开 $ S_1 $ 只有一个表有示数

答案： 8.D

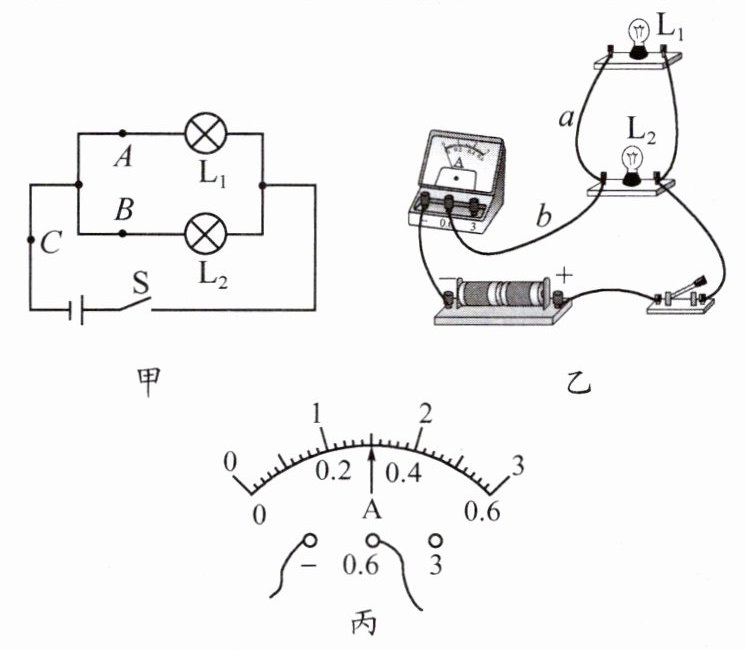

9. [2023·四川]如图所示，小覃同学所在的兴趣小组正在探究并联电路中电流的规律。

（1）图甲是他们设计的电路图，实验时需要测量 $ A $、$ B $、$ C $ 三处的电流。图乙是他们某次测量时连接的实验电路，此时电流表测量的是____（填“$ A $”“$ B $”或“$ C $”）处的电流。
（2）小覃同学要测量通过 $ L_2 $ 的电流，只需将图乙中导线____（填“$ a $”或“$ b $”）的一端移动到电流表的负接线柱上；重新连接好电路后，闭合开关，电流表的示数如图丙所示，则电流表的示数为____ $ A $。

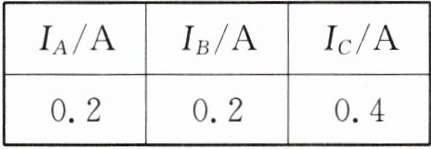

（3）该小组另一位同学测出一组 $ A $、$ B $、$ C $ 三处的电流，数据如表所示，由此他得出结论：

①干路电流等于各支路电流之和；
②各支路电流相等。
（4）小组内交流讨论后，一致认为该同学的结论不具普遍性，要得到并联电路中电流的规律，还应该选用规格____（填“相同”或“不相同”）的灯泡进行实验。

答案： 9.
(1)C
(2)a 0.3
(4)不相同

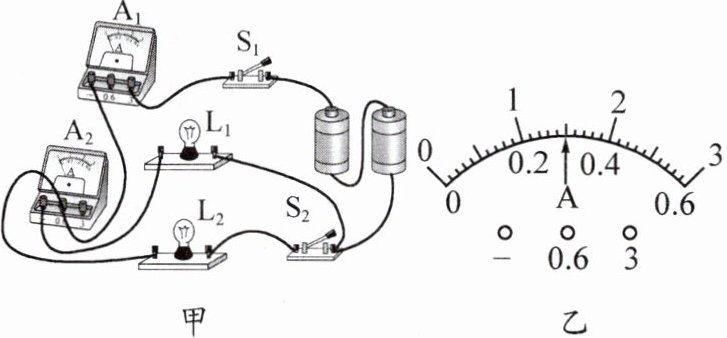

10. [2024·东坡区期中]如图甲所示的电路，闭合开关 $ S_1 $、$ S_2 $ 时，灯泡 $ L_1 $ 和 $ L_2 $ 发光。电流表 $ A_1 $、$ A_2 $ 的指针指在同一位置如图乙所示。下列说法正确的是（ ）


A.只断开开关 $ S_2 $ 时，电流表 $ A_1 $ 有示数，电流表 $ A_2 $ 无示数
B.取下灯泡 $ L_2 $ 电流表 $ A_1 $ 示数不变
C.若某时刻只有灯泡 $ L_1 $ 熄灭，原因可能是 $ L_1 $ 被短路
D.通过灯泡 $ L_2 $ 的电流为 $ 1.2 A $

答案： 10.D

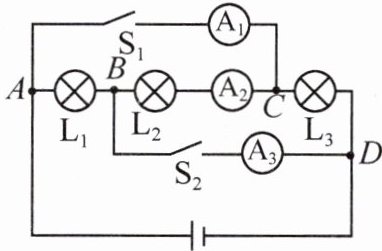

11. 如图所示，对该电路进行分析：

（1）当开关 $ S_1 $、$ S_2 $ 都闭合时，若 $ A_1 $、$ A_2 $、$ A_3 $ 读数依次为 $ 0.5 A $、$ 0.2 A $、$ 0.6 A $，则通过灯 $ L_1 $、$ L_2 $ 和 $ L_3 $ 的电流 $ I_1 $、$ I_2 $、$ I_3 $ 分别为____ $ A $、____ $ A $、____ $ A $。
（2）先断开 $ S_1 $，电流表 $ A_3 $ 的示数为____ $ A $。
（3）再断开 $ S_2 $，电流表 $ A_2 $ 会发生的情况是____。

答案： 11.
(1)0.4 0.2 0.3
(2)0.4
(3)电流表A₂指针反偏，可能损坏
