《2025年全效学习学业评价方案九年级物理全一册教科版》

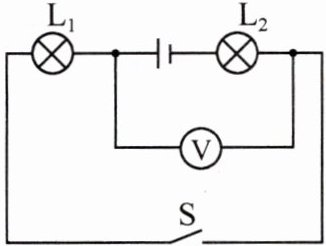

8. [2023·郴州]如图所示，电源电压恒为 $3\ V$。闭合开关 $S$，电压表的示数为 $0.5\ V$，则灯泡 $L_{2}$ 两端的电压为______$V$，灯泡 $L_{1}$ 与 $L_{2}$ 的电阻之比为______。

答案： 8.2.5 1:5

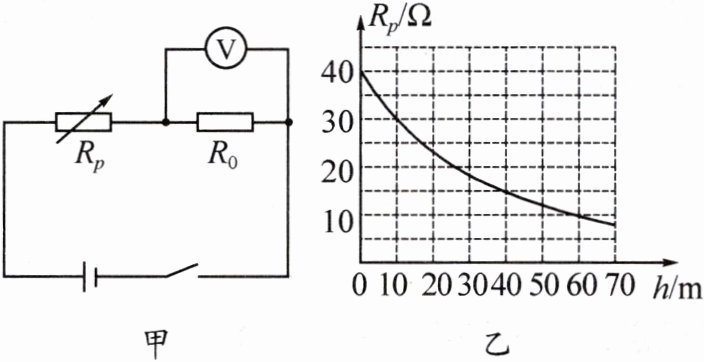

9. [2023·雅安]随着我国经济的发展，人民生活水平日益提高，我国出现了越来越多的潜水爱好者。为了保障安全，潜水员潜水时会佩戴水压表和深度表。图甲是某深度表的工作原理简化电路图，电源电压 $U = 6\ V$ 且恒定不变，定值电阻 $R_{0}=15\ \Omega$，$R_{p}$ 是阻值随水深度变化的电阻，其变化关系图像如图乙所示。求：
（1）深度表在水面上时，电路中的电流。（保留 $1$ 位小数）
（2）电压表示数为 $2\ V$ 时，潜水员下潜的深度。

答案： 9.
(1)0.1A
(2)10m

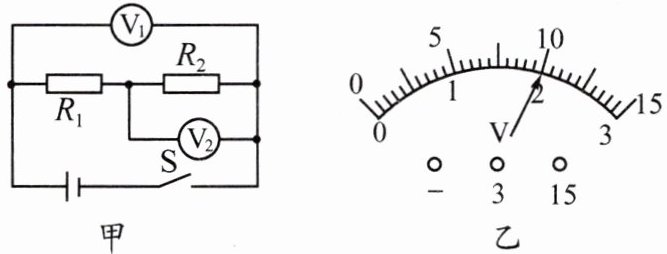

10. 在如图甲所示的电路中，当闭合开关 $S$ 后，两个电压表指针偏转均如图乙所示，则下列说法正确的是 （ ）


A.电阻 $R_{1}$ 和 $R_{2}$ 两端的电压分别为 $10\ V$、$2\ V$
B.电源和 $R_{2}$ 两端的电压分别为 $8\ V$、$2\ V$
C.电阻 $R_{1}$ 与电阻 $R_{2}$ 的比值为 $1:4$
D.电阻 $R_{1}$ 与电阻 $R_{2}$ 的比值为 $4:1$

答案： 10.D

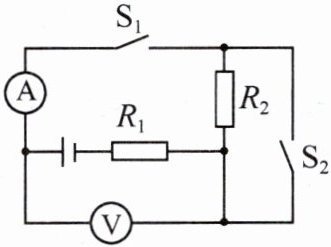

11. [2024·西城区期中]如图所示的电路，电源两端电压不变，$R_{1}$、$R_{2}$ 为定值电阻。只闭合开关 $S_{1}$ 时，电流表示数为 $I$，电压表示数为 $U$，电路总电阻为 $R$；再闭合开关 $S_{2}$ 时，电流表示数为 $I'$，电压表示数为 $U'$，电路总电阻为 $R'$。下列判断正确的是 （ ）

A.$I＞I'$
B.$R＜R'$
C.$U＞U'$
D.$I = I'$

答案： 11.C

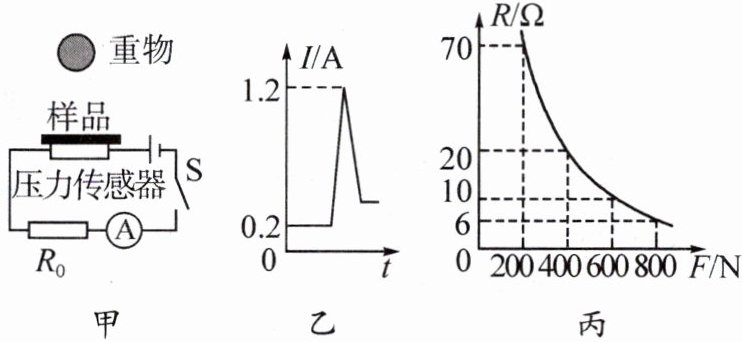

12. 某工厂要研发一种新型材料，要求对该材料承受的撞击力进行测试。如图甲所示，在测试时将材料样品（不计质量）平放在压力传感器上，闭合开关 $S$，由静止自由释放重物，经撞击后样品材料仍完好无损。从重物开始下落到撞击样品的过程中，电流表的示数 $I$ 随时间 $t$ 变化的图像如图乙所示，压力传感器的电阻 $R$ 随压力 $F$ 变化的图像如图丙所示。电源电压为 $24\ V$，定值电阻 $R_{0}=10\ \Omega$。求：
（1）在重物下落的过程中，压力传感器的电阻。
（2）在撞击过程中，样品受到的最大撞击力。

答案： 12.
(1)110Ω
(2)600N
