《2025年全效学习学业评价方案九年级物理全一册教科版》

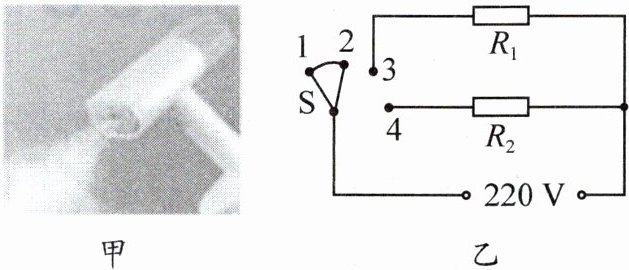

11. [2023·娄底]如图甲是一款采用增压技术的挂烫机，简化电路如图乙，电源电压为 220 V，$ R_1 $、$ R_2 $ 是电热丝，$ R_1 = 55 \Omega $，$ R_2 = 110 \Omega $。开关 $ S $ 接 2、3 时处于慢热挡；开关 $ S $ 接 3、4 时处于速热挡。求：
（1）挂烫机慢热过程中，电路中的电流。
（2）挂烫机慢热工作 1 min，电热丝产生的热量。
（3）挂烫机速热过程中的总电功率。

答案： $11.(1)4 A (2)5.28×10^{4} J (3)1 320 W$

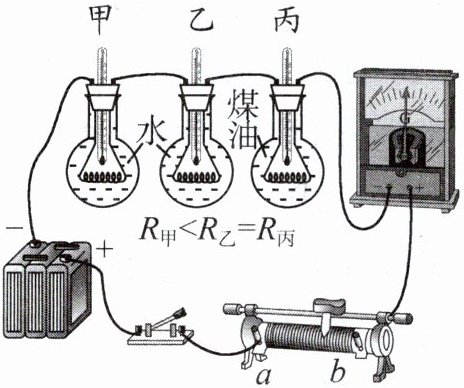

12. 如图所示装置中，甲、乙、丙三个完全相同的烧瓶中分别装有质量、初温都相同的液体，烧瓶中分别是水、水、煤油，烧瓶中的电阻丝分别为 $ R_{甲} $、$ R_{乙} $、$ R_{丙} $，烧瓶内都有相同的温度计。某科学实验小组借助该装置对探究电热多少与哪些因素有关、比较不同物质的吸热能力两实验及相关问题展开了讨论。下列关于该实验装置的叙述正确的是（ ）


A.若探究电热多少与电阻大小有关，可选用甲、丙两烧瓶
B.若探究不同物质的吸热能力，物质吸热的多少可用温度计示数来表示
C.在利用该装置进行的探究实验中，只运用了控制变量法，没用到转换法
D.若通电相同时间，温度计示数高低关系为 $ T_{丙} ＞ T_{乙} ＞ T_{甲} $

答案： 12.D
