《2025年全效学习学业评价方案九年级物理全一册教科版》

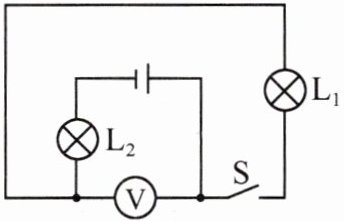

8. 如图所示，开关S闭合后，下列说法正确的是（ ）


A.灯L₁、L₂串联，电压表测L₁的电压
B.灯L₁、L₂串联，电压表测L₂的电压
C.灯L₁、L₂并联，电压表测L₁的电压
D.灯L₁、L₂并联，电压表测L₂的电压

答案： 8.A

9. [2021·成都]普通笔记本电脑的电池电压最接近（ ）

A.220 V
B.110 V
C.20 V
D.380 V

答案： 9.C

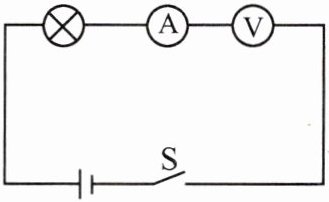

10. [2020·内江]若将完好的电流表、电压表、小灯泡连接成如图所示的电路，各处接触良好。当开关S闭合后，会出现（ ）


A.电流表指针明显偏转
B.小灯泡发光
C.电压表指针明显偏转
D.电池被烧坏

答案： 10.C

11. [2022·青岛]（多选）小明探究串联电路的电压规律，连接了如图所示的电路，下列做法正确的是（ ）


A.闭合开关S，电压表测量L₁两端的电压
B.只将导线①的下端改接到L₁右端，闭合开关S，电压表测量L₂两端的电压
C.只将导线①的下端改接到L₁左端，闭合开关S，电压表测量L₁和L₂的总电压
D.只将导线②的下端改接到L₁左端，闭合开关S，电压表测量L₁两端的电压

答案： 11.BC

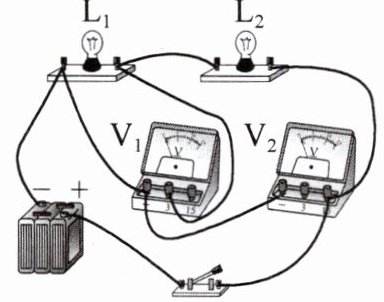

12. 在如图所示的电路中闭合开关后，L₁、L₂是______（填“并”或“串”）联连接，电压表V₁测的是______两端的电压，电压表V₂测的是______两端的电压。

答案： 12.串 L₁ 电源(或L₁和L₂)

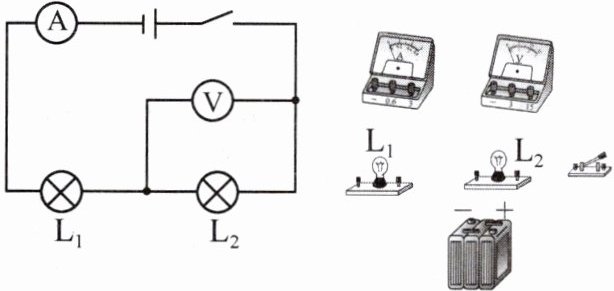

13. 请你用笔画线代替导线按照电路图连接好实物图。（其中电流表的量程为0～0.6 A，电压表的量程为0～3 V，导线不能交叉）

答案：
13.如答图所示。

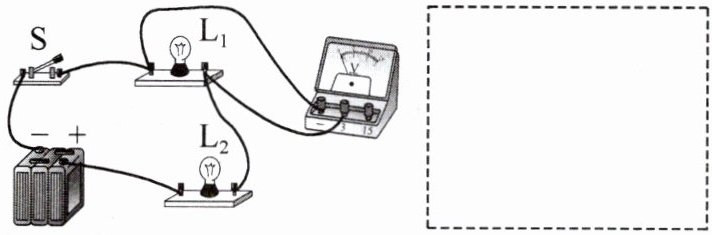

14. 请根据如图所示实物电路在虚线框内画出对应的电路图。

答案：
14.如答图所示。
