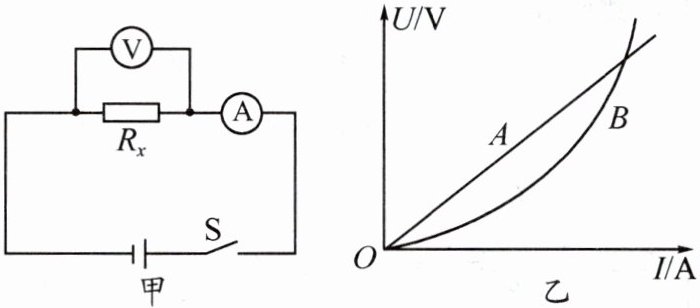

6. [2023·成都]实验小组设计如图甲所示电路来测量未知定值电阻$R_x$的阻值，小富提出：这样只能得到一组数据，测量结果误差可能较大。为了减小误差，需要多次测量，应该在电路中串联一个__________。他们利用改进后的电路进行实验，并绘制出$R_x$的$U - I$图像。如图乙所示的$A$、$B$两条图线中，_____是他们绘制出的图线。

答案： 6.滑动变阻器 A

7. [2023·衡阳]在测量小灯泡的电阻实验中，有如下器材：电压表、电流表、开关、电压为 4.5 V 的电源、额定电压为 2.5 V 的小灯泡、标有“30 Ω 1 A”的滑动变阻器和导线若干。

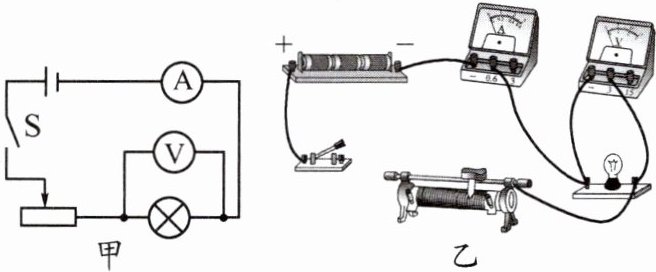

(1)请用笔画线代替导线，按照图甲所示的电路图将图乙的实物电路连接完整。
(2)连接电路时，开关应_______（填“断开”或“闭合”）。
(3)甲组同学连接好电路，闭合开关后灯泡发出明亮耀眼的光并很快熄灭。检查后，发现连线正确，请你找出实验中操作不当之处：__________________________。
(4)乙组同学闭合开关后，发现小灯泡不亮，但电流表有示数。接下来应进行的操作是_____（填字母）。
A. 检查电路是否开路
B. 移动滑动变阻器滑片，观察小灯泡是否发光

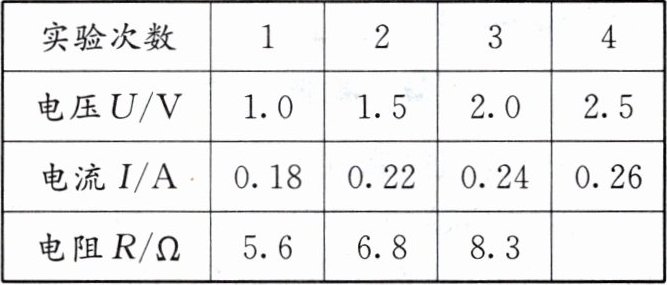

(5)丙组同学规范操作进行实验，将得到的数据记录在下面的表格中，根据表格中的数据计算出小灯泡正常发光时的电阻为______Ω（保留一位小数）。他们发现小灯泡的电阻发生了变化，其原因是灯丝电阻受________的影响。

答案：
7.
(1)如答图所示。

参考答案 — 44 —
(2)断开
(3)闭合开关前，滑动变阻器滑片没有移到阻值最大处
(4)B
(5)9.6 温度

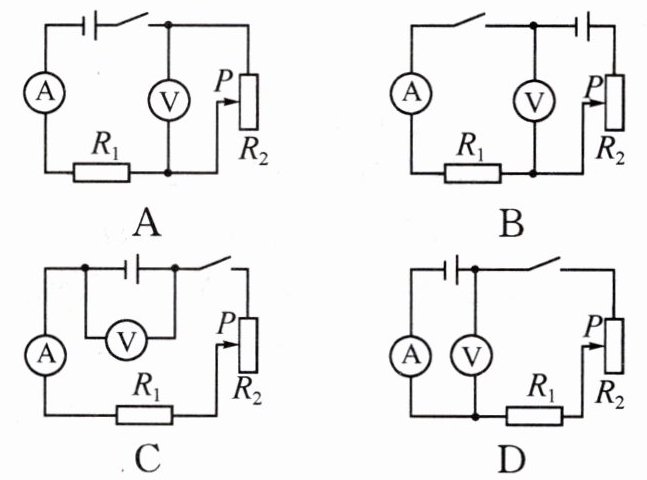

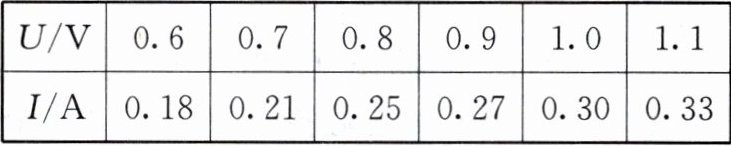

8. 某同学设计了测量某定值电阻的阻值实验，并记录了多组电压表和电流表的读数，则该同学所连接的电路可能是（ ）

答案： 8.B

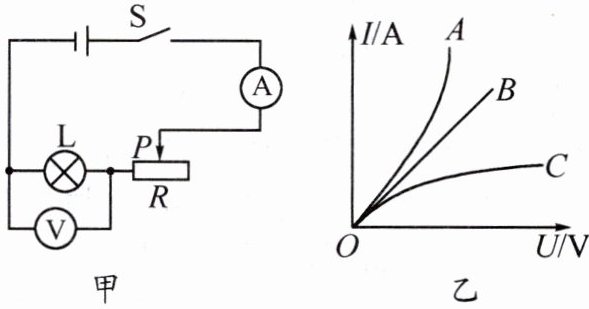

9. 如图甲所示，在伏安法测小灯泡的阻值实验中，开关闭合前，应将滑动变阻器的滑片移到最______端；闭合开关后，要使小灯泡的亮度增加，应将滑片向______端移动。考虑温度对灯泡阻值的影响，图乙中能正确反映通过灯泡的电流和灯泡两端电压关系的图线是_____（填“A”“B”或“C”）。

答案： 9.右 左 C
