《2025年全效学习学业评价方案九年级物理全一册教科版》

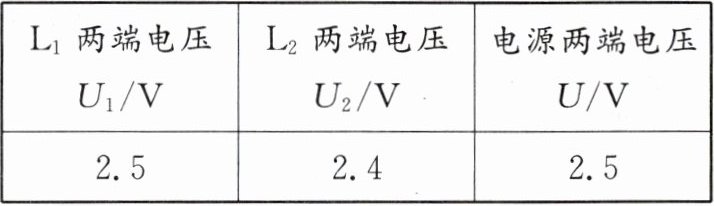

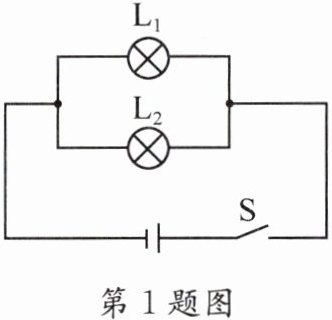

1. [2024·沂源县期中]同学们按照正确的操作要求进行探究并联电路电压规律的实验，电路图及实验数据记录表格如下。你认为下列观点最合理的是（ ）


A.小红看到课本上写着“在并联电路中，各支路两端的电压相等”，认为实验数据一定是错误的
B.小雨认为要实事求是，根据实验数据得出结论：并联电路各支路两端电压不相等
C.小刚认为灯泡两端电压不同是因为两盏灯泡规格不同造成的
D.小明认为灯泡两端电压不同是实验误差造成的，建议改变灯泡规格，多次实验

答案： 1.D

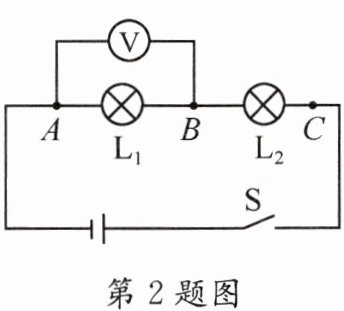

2. [2023·剑阁县期末]如图所示为探究串联电路中电压规律的实验电路图。下列分析不正确的是（ ）

A.应选用不同规格的灯泡多次实验
B.如果 $ L_{2} $ 短路，闭合开关，$ L_{1} $ 可能更亮
C.测出灯 $ L_{1} $ 的电压后，只将电压表的一端从 $ A $ 改接到 $ C $，即可测出灯 $ L_{2} $ 的电压
D.闭合开关，两灯都亮，若 $ L_{1} $ 突然断路，其他无故障，则电压表示数会变大

答案： 2.C

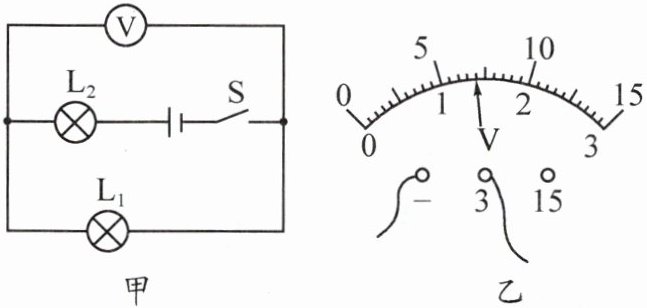

3. [2023·旺苍县月考]如图所示的电路，电源电压为 $ 3V $ 且不变。闭合开关，电压表的示数如图乙所示，则 $ L_{1} $ 两端的电压为______ $ V $，$ L_{2} $ 两端的电压为______ $ V $。

答案： 3.1.4 1.6

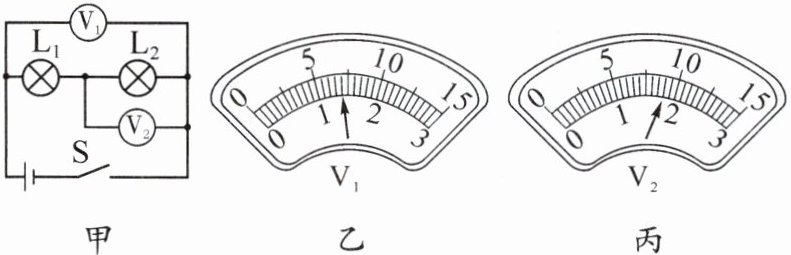

4. 在如图甲所示的电路中，当电路闭合后，电压表 $ V_{1} $ 和 $ V_{2} $ 的示数分别如图乙、丙所示，则电压表 $ V_{1} $ 的读数是______ $ V $，电压表 $ V_{2} $ 的读数是______ $ V $，小灯泡 $ L_{1} $ 两端的电压 $ U_{1} = $______ $ V $。

答案： 4.7.0 1.8 5.2

5. [2024·高邮市期中]教室内的两盏日光灯都在正常工作，其中一盏灯 $ L_{1} $ 很亮，另一盏灯 $ L_{2} $ 很暗，则灯 $ L_{1} $、$ L_{2} $ 两端的电压 $ U_{1} $、$ U_{2} $ 的关系为（ ）

A.$ U_{1} ＞ U_{2} $
B.$ U_{1} = U_{2} $
C.$ U_{1} ＜ U_{2} $
D.无法确定

答案： 5.B

6. 如图所示，电源电压保持不变，当开关 $ S $ 闭合时，电压表示数将（ ）


A.变大
B.变小
C.不变
D.无法判断

答案： 6.C

7. [2022·黑龙江]请你仔细观察并分析如图所示的电路图，下列说法正确的是（ ）


A.两灯串联，两电压表示数相同
B.两灯并联，两电压表示数不同
C.两灯串联，两电压表示数不同
D.两灯并联，两电压表示数相同

答案： 7.C
