《2025年全效学习学业评价方案九年级物理全一册教科版》

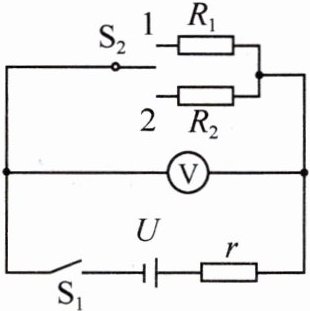

4. [2021·安徽]在如图所示的电路中，电源电压$U$不变，$r$、$R_{1}$和$R_{2}$均为定值电阻，其中$r = 1\Omega$，$R_{1}=14\Omega$，$S_{1}$为单刀单掷开关，$S_{2}$为单刀双掷开关。闭合$S_{1}$，将$S_{2}$掷于$1$端，电压表$V$的示数$U_{1}=2.8V$；将$S_{2}$切换到$2$端，电压表$V$的示数$U_{2}=2.7V$。求：
(1)电源电压$U$的大小。
(2)电阻$R_{2}$的阻值。

答案： 4.
(1)3 V
(2)9 Ω

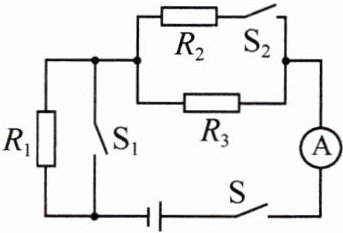

5. [2022·铜仁]在如图所示的电路中，电源电压恒定，电阻$R_{1}=10\Omega$，$R_{3}=30\Omega$。当开关$S_{1}$、$S_{2}$断开，$S$闭合时，电流表的示数为$0.3A$；当开关$S$、$S_{1}$、$S_{2}$均闭合时，电流表的示数变化数值为$0.2A$。
(1)求电源电压。
(2)设电路中有两个电阻被烧坏，只有一个电阻处于工作状态，且电流表示数不为零，请你分析并计算电路中电流的大小。

答案： 5.
(1)12 V
(2)①电阻 R₁、R₃ 烧坏，开关 S、S₁、S₂ 均闭合，此时电路中的电流为 0.1 A;②电阻 R₁、R₂ 烧坏，开关 S、S₁ 均闭合、S₂ 闭合(或断开)，此时电路中的电流为 0.4 A。

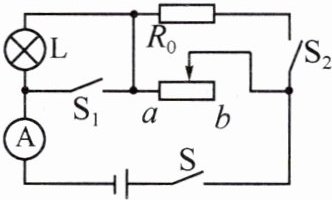

6. 如图所示，电源电压为$12V$且保持不变，滑动变阻器的最大阻值为$18\Omega$，小灯泡上标有“$6V$ $0.5A$”字样。（不考虑灯丝电阻变化）求：
(1)小灯泡的电阻。
(2)当$S$闭合，$S_{1}$、$S_{2}$都断开时，要使小灯泡正常工作，滑动变阻器接入电路中的阻值。
(3)保持滑动变阻器的滑片位置不变，闭合$S$、$S_{1}$、$S_{2}$，此时电流表示数变化了$1A$，$R_{0}$的阻值。

答案： 6.
(1)12 Ω
(2)12 Ω
(3)24 Ω

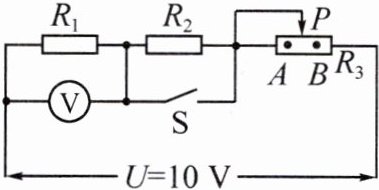

7. 在如图所示的电路中，已知$R_{2}=2R_{1}$，电源电压$U = 10V$且保持不变。闭合开关$S$，并调节滑片$P$使它位于$R_{3}$的$A$处，这时流过$R_{3}$的电流为$I_{A}$；后断开开关$S$，并调节滑片$P$，使它位于$R_{3}$的$B$处，这时流过$R_{3}$的电流为$I_{B}$，电压表示数为$3V$，若两次电流$I_{A}:I_{B}=2:1$。求：
(1)先后两次电压表的示数之比。
(2)$R_{A}$与$R_{B}$之比。

答案： 7.
(1)2 : 1
(2)2 : 1
