1. [2022·达州]如图所示为电烤炉的简化电路图，小张查看说明书后得知：$R_{1}$、$R_{2}$均为电热丝，$R_{1}=44\Omega$，$R_{2}=66\Omega$。当开关$S_{1}$闭合，$S_{2}$处于不同状态时，电烤炉处于不同挡位，忽略温度对电热丝电阻的影响。下列说法正确的是（ ）


A.闭合$S_{1}$、$S_{2}$时，电烤炉处于低温挡状态
B.电烤炉处于高温挡与低温挡状态时，$R_{1}$两端的电压之比为$5:2$
C.电烤炉处于高温挡与低温挡状态时，电路在相同时间内所消耗的电能之比为$3:2$
D.电烤炉处于低温挡状态时，$R_{1}$、$R_{2}$所消耗的电功率之比为$3:2$

答案： 1.B

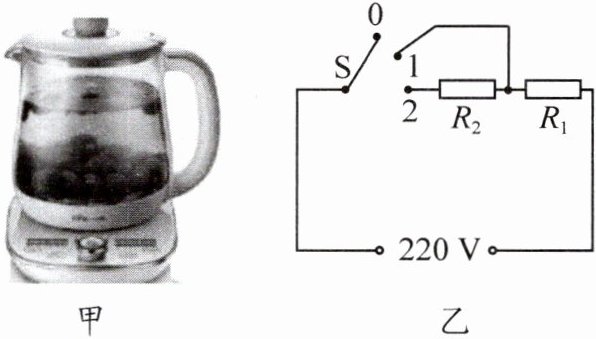

2. [2024·青白江区模拟]如图甲为一款养生壶，它有加热和保温两个挡位，其加热原理如图乙所示。养生壶的额定电压为$220V$，$R_{1}$、$R_{2}$均是发热电阻，其中$R_{1}=44\Omega$，$R_{2}=506\Omega$。养生壶正常工作时，开关置于“$2$”时为______挡位，当养生壶处于加热挡位正常工作$3min$产生的热量为__________$J$。

答案： 2.保温$ 1.98×10^{5}$

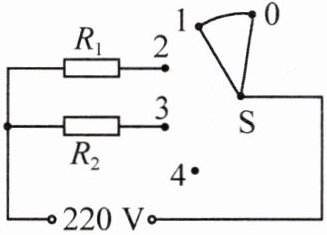

3. [2024·成都]小张想设计一个有“低温”“中温”和“高温”三个挡位的电加热器，其电路图如图所示，电源电压为$220V$，$R_{1}$、$R_{2}$是电热丝，开关$S$接触相邻的两个触点。她准备了三根电热丝，$R_{1}=242\Omega$，另外两根电热丝的阻值分别是$121\Omega$和$242\Omega$，$R_{2}$该选取阻值为______$\Omega$的电热丝。开关$S$接触“$1$”“$2$”两个触点时，通电$1min$，电流产生的热量是__________$J$。

答案： $3.121 1.2×10^{4}$

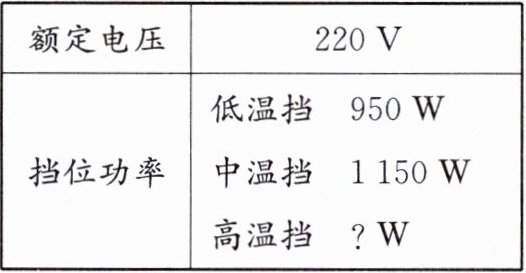

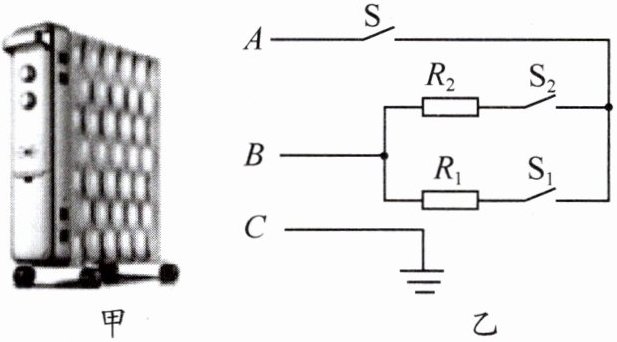

4. 如图甲所示是一种家用电暖器，图乙是其简化电路图，$A$、$B$间的电压为$220V$，$C$为接地线。已知$R_{1}＜R_{2}$，电暖器的部分参数如表所示。闭合开关$S$、$S_{1}$，则电暖器以______挡工作。若电暖器以高温挡正常工作$10min$，则产生的热量为__________$J$。

中温挡 1150W

答案： 4.中 温$ 1.26×10^{6}$

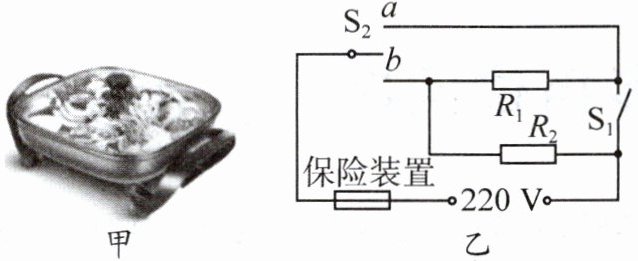

5. 如图甲所示，电火锅可以通过控制开关实现高、中、低三挡加热，电路图如图乙所示，$R_{1}$、$R_{2}$是电热丝，当$S_{1}$断开，$S_{2}$接$a$时，电火锅为______挡；当$S_{1}$闭合，$S_{2}$接$b$时，电火锅为______挡；当只有______（填“$R_{1}$”或“$R_{2}$”）接入电路时，电火锅为______挡。

答案： 5.低 高$ R_{2} $中
