《2025年全效学习学业评价方案九年级物理全一册教科版》

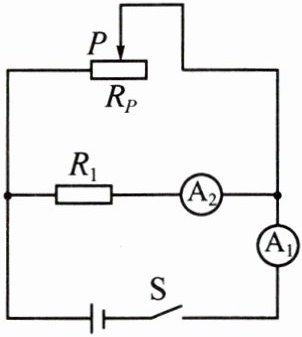

4. [2024·乐山]在如图所示的电路中，电阻R₁=10Ω。闭合开关S，电流表A₂的示数为1A。求：
(1)电源电压。
(2)当滑片P位于滑动变阻器R_P中点时，电流表A₁的示数为1.2A，此时滑动变阻器R_P接入电路的阻值。
(3)当滑片P位于滑动变阻器R_P最右端时，整个电路的电功率。

答案： 4.
(1)10 V
(2)50 Ω
(3)11 W

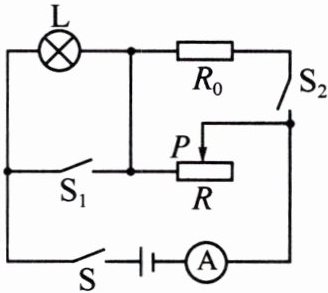

5. [2024·巴中]在如图所示的电路中，电源电压为12V且保持不变，灯泡L标有“6V 3W”字样，滑动变阻器最大阻值为18Ω。当S闭合，S₁、S₂都断开时，移动滑片P使灯泡恰好正常发光。保持滑片P的位置不变，再闭合S₁、S₂，电流表示数变化了1.5A。(不考虑灯泡电阻的变化)求：
(1)灯泡正常工作时的电流。
(2)灯泡正常发光时滑动变阻器接入电路的阻值。
(3)在保证电路安全的前提下，当S闭合，S₁、S₂都断开时，调节滑动变阻器使电路的最大功率为P₁；当S、S₁、S₂都闭合时，调节滑动变阻器使电路最小功率为P₂。计算P₁与P₂的比值。

答案： 5.
(1)0.5 A
(2)12 Ω
(3)3:10
