《2025年全效学习学业评价方案九年级物理全一册教科版》

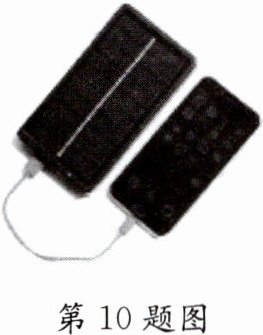

10. [2023·自贡]如图所示，用充电宝给手机充电时，充电宝相当于电路中的（ ）

A.开关
B.电源
C.用电器
D.导线

答案： 10.B

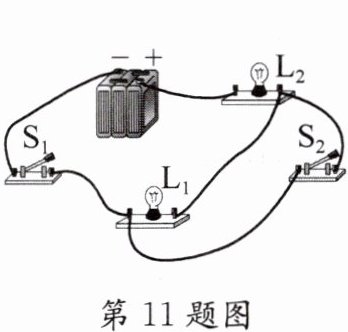

11. [2022·自贡]小谢在做实验时，先连成如图所示的电路，闭合开关S₁并观察灯泡亮暗情况后，再闭合开关S₂，小谢看到的现象是（ ）

A.两只灯泡一直都不亮
B.两只灯泡一直亮
C.两只灯泡开始都亮，后来L₂不亮
D.两只灯泡开始都亮，后来L₁不亮

答案： 11.D

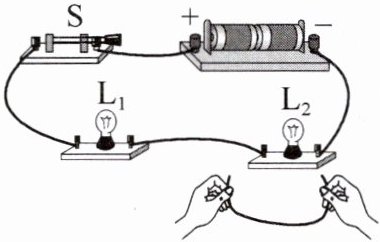

12. [2022·德阳]如图所示，标有“3.8V”字样的两个小灯泡串联连接在电源电压为3V的电路中，在闭合开关时，两个小灯泡都发光。如果把一根完好的导线接在小灯泡L₂的两端，你观察到两小灯泡的变化情况：
(1)L₁______；
(2)L₂______。（均填“熄灭”“变亮”或“变暗”）。

答案： 12.变亮 熄灭

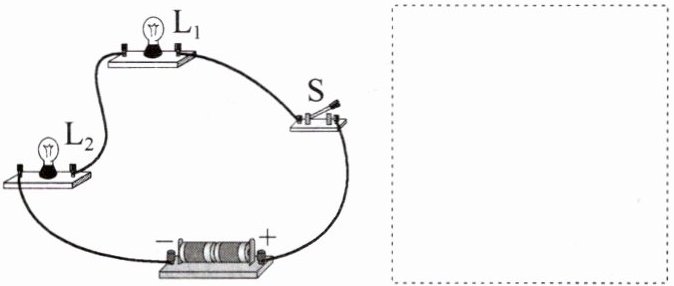

13. [2021·鄂州]请根据如图所示的实物图，画出对应的电路图。

答案：
13.如答图所示。

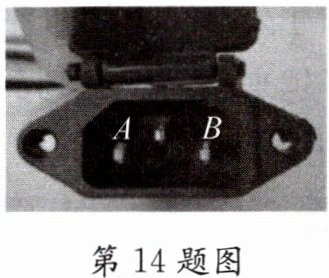

14. [2024·夷陵区期中]目前市场上的某些电动自行车充电口存在安全隐患，有孩子把一枚硬币塞入如图所示的充电口的A、B接线柱之间，结果硬币冒出火花，孩子的手指严重烧伤，这是电路中的______现象。在此过程中，蓄电池的化学能转化为______能。

答案： 14.短路 电

15. 假设有恐怖分子在公共场所安装了定时炸弹，其引爆装置如图所示，当起爆器中有电流通过时就会引起爆炸。请你根据所给的电路图回答下列问题。
(1)起爆前定时开关S是______（填“闭合”或“断开”）的。
(2)电路中安装一个灯泡，是为了在起爆前对电路起保护作用，防止发生______故障。
(3)设定起爆时间一到，定时开关S会自动由一种状态切换成另一种状态而发生爆炸。为使引爆装置停止工作，拆弹专家应在图中______（填“a”或“b”）处剪断导线。

答案： 15.
(1)闭合
(2)短路
(3)a

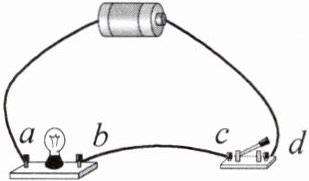

16. 如图所示，实验小组的同学连好电路后，闭合开关发现灯泡不亮，于是小文用一根导线检查故障所在。

①闭合开关，将导线连接在a、b之间，发现灯泡不亮；
②闭合开关，将导线连在b、c间，灯泡仍不亮；
③闭合开关，将导线连在c、d间，灯泡亮了。
根据以上操作分析：电路故障出现在______；故障是______。

答案： 16.c、d间(或开关处) 开关断路(开关接触不良)
