《2025年全效学习学业评价方案九年级物理全一册教科版》

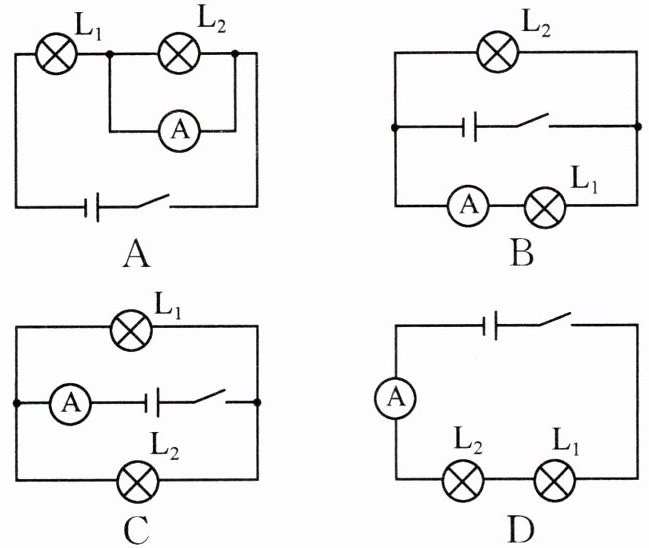

8. [2023·泰安]下列电路图中，闭合开关后电流表能正确测量出通过灯泡L₂电流的是（ ）

答案： 8.D

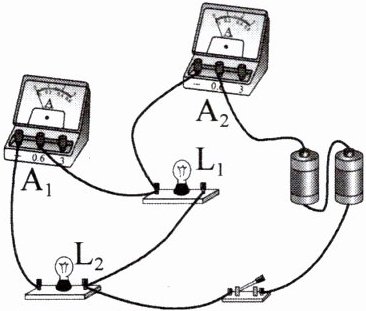

9. [2022·菏泽]关于如图所示的电路有以下判断：①L₁和L₂两灯泡串联；②L₁和L₂两灯泡并联；③电流表A₁测灯泡L₁的电流；④电流表A₂测电路中的总电流。其中正确的有（ ）


A.①③
B.①④
C.②③
D.②④

答案： 9.D

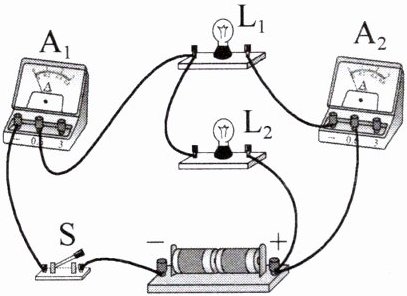

10. [2024·温江区模拟]下列对如图所示实物电路图的分析正确的是（ ）


A.L₁和L₂并联
B.S只控制L₂
C.A₁测L₁的电流
D.A₂测L₂的电流

答案： 10.A

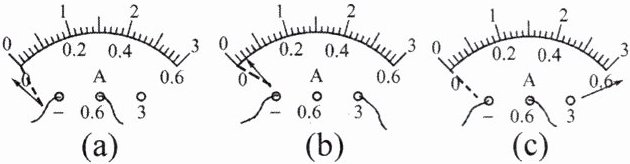

11. 甲、乙、丙三位同学在做用电流表测电流的实验中，闭合开关前，他们的电流表指针在零刻度处，当闭合开关试触时，发现电流表指针摆动分别出现了如图（a）、（b）、（c）所示的三种情况。而小虎和小明在做同样的实验时，小虎刚接好最后一根导线，灯即发光；小明正确连接好电路，刚要闭合开关时，发现电流表指针如图（b）所示。请分析他们在实验时分别存在什么问题，并写在下面的横线上。

甲同学的问题：____________。
乙同学的问题：____________。
丙同学的问题：____________。
小虎的问题：____________。
小明的问题：____________。

答案： 11.电流表的正负接线柱接反了 所选的量程太大 所选的量程太小 连接实物电路前开关没有断开 电流表没有校零

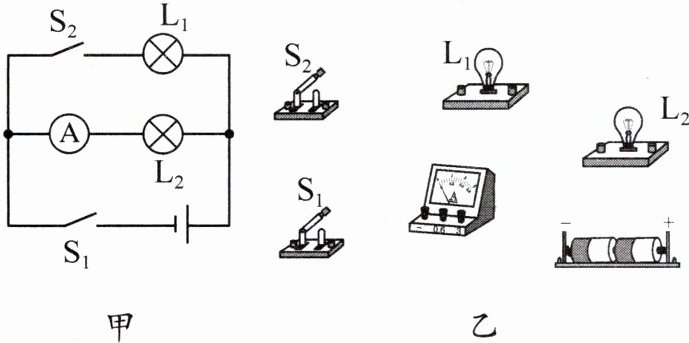

12. 请根据如图甲所示的电路图连接图乙实物图，要求导线不能交叉，电流表使用0～0.6 A量程。

答案：

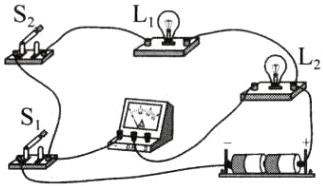

12.如答图所示。

答图
