《2025年全效学习学业评价方案九年级物理全一册教科版》

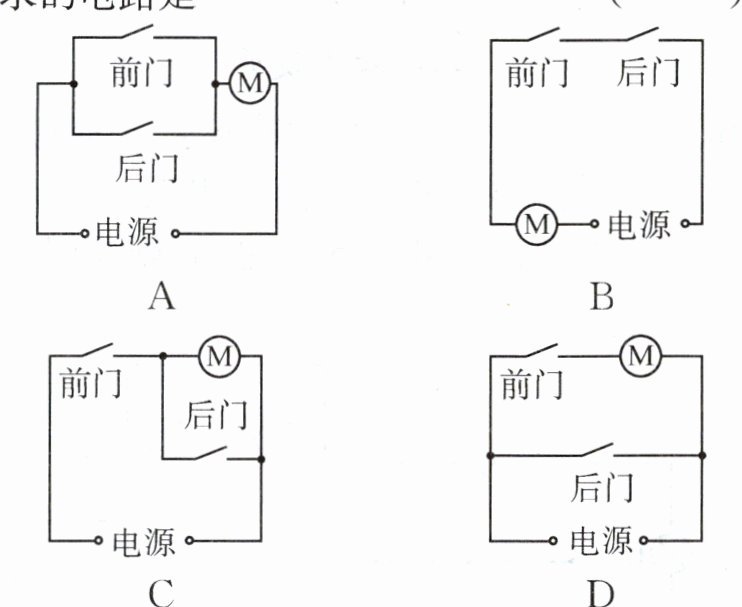

1. [2024·双流期中]“绿色环保，低碳出行”，近年来，中国各种新能源汽车产业发展十分迅速。电动公共汽车的动力来源于电动机，前、后两门（电路开关）中任意一个门没有关闭好，电动公交车都无法行驶，图中符合要求的电路是（ ）

答案： 1.B

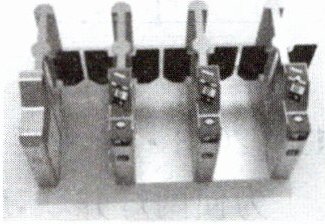

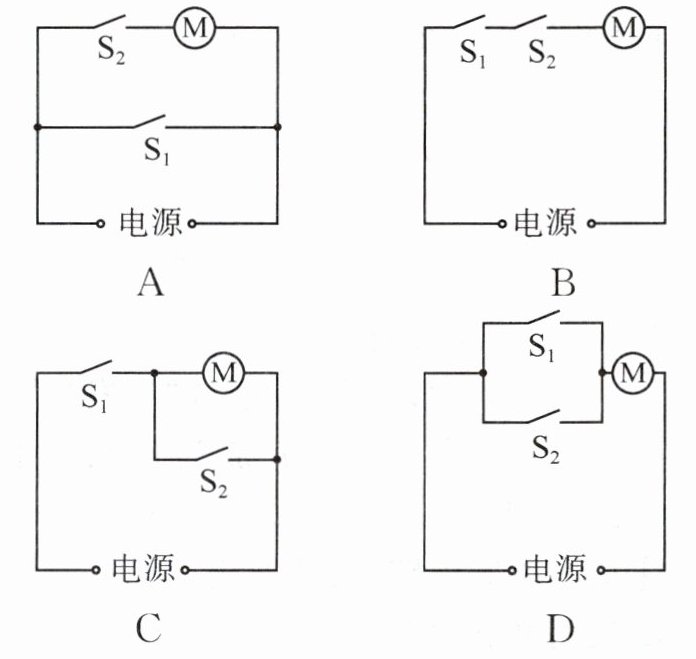

2. [2024·青羊区期中]为了提高学生进出校门效率，校门口的闸机（如图所示）可实现自动识别。刷校园卡或者人脸识别成功时（相当于闭合开关 $ S_1 $ 或 $ S_2 $），电机 $ M $ 启动，闸门打开放行。下列电路设计符合要求的是（ ）

答案： 2.D

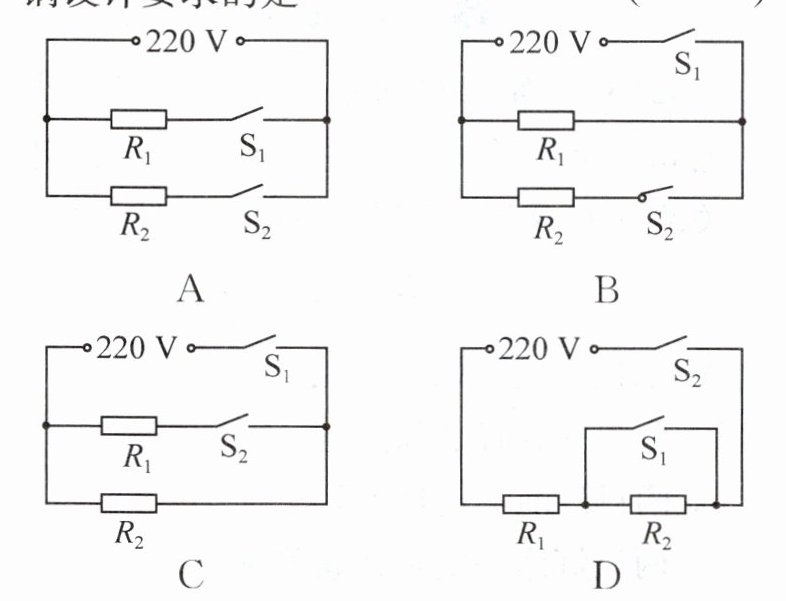

3. [2024·锦江区模拟]如图所示的双胆智能电饭锅超越了用途单一的传统电饭锅，可同时煮饭和煲汤，也可单独使用任何一个内胆，$ R_1 $ 和 $ R_2 $ 分别是两个内胆的加热电阻。下列电路中符合双胆电饭锅设计要求的是（ ）

答案： 3.A

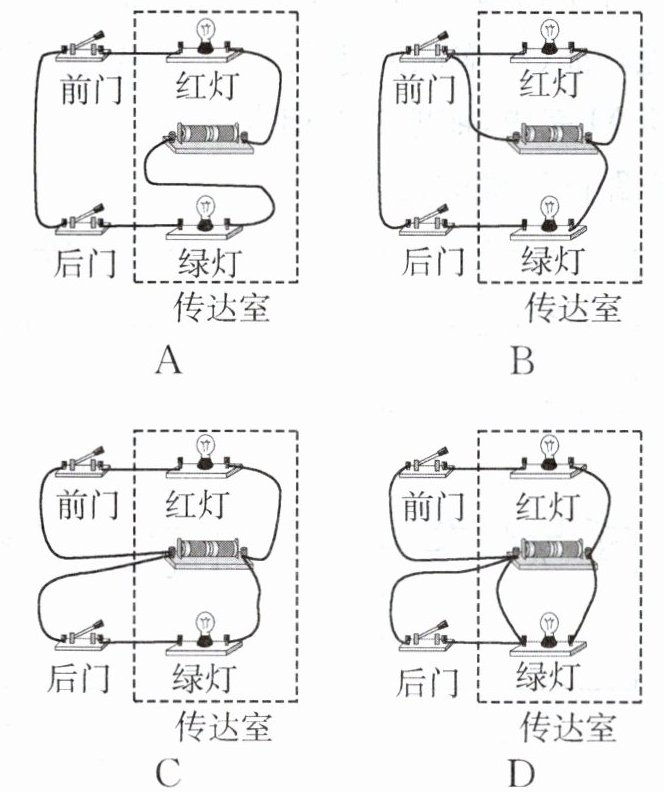

4. 某学校的前、后两个门各装一个开关，传达室内有红、绿两盏灯和电池组，若前门来人闭合开关时红灯亮，后门来人闭合开关时绿灯亮，图中的电路符合要求的是（ ）

答案： 4.C

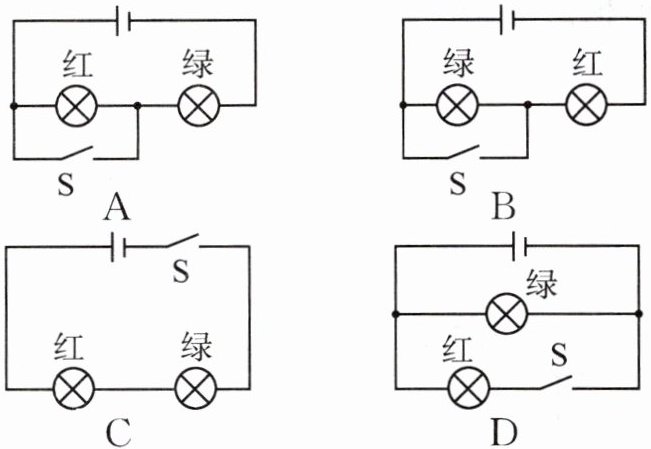

5. [2023·沙坪坝区月考]商场中随处可见的共享充电宝极大地方便了我们的生活。当充电宝位于充电仓内部时，开关 $ S $ 处于闭合状态，此时绿灯亮；当充电宝被取出借走时，开关 $ S $ 断开，此时绿灯和红灯都亮。下列选项中设计的电路图符合要求的是（ ）

答案： 5.A
