6. 如图所示是超市常用的塑料袋封口夹电路原理图，电源电压为 5 V，电热丝 $ R $ 的阻值为 $ 1 \Omega $。闭合开关 $ S $，电热丝温度升高，3 s 内产生的热量为________J；若使用时总把塑料袋烫坏，可以________（填“增大”或“减小”）电热丝的阻值。

答案： 6.75 增大

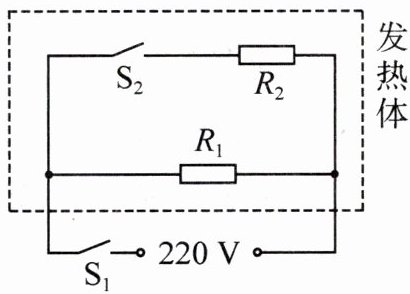

7. 如图所示，这是有高温和低温两挡的暖手宝的工作电路图，电源电压 $ U = 220 V $，发热体由 $ R_1 $ 和 $ R_2 $ 两个电热丝（阻值均不变）构成，只闭合 $ S_1 $ 时为低温挡，功率是 110 W；开关 $ S_1 $、$ S_2 $ 都闭合时为高温挡，通过电热丝 $ R_2 $ 的电流为 2 A。求：
（1）只闭合开关 $ S_1 $ 时通过电热器的电流。
（2）开关 $ S_1 $、$ S_2 $ 都闭合时，电热丝 $ R_2 $ 在 10 s 内产生的热量。
（3）暖手宝处于高温挡时正常工作 1 h 消耗的电能。

答案： 7.
(1)0.5 A
(2)4 400 J
(3)0.55 kW·h

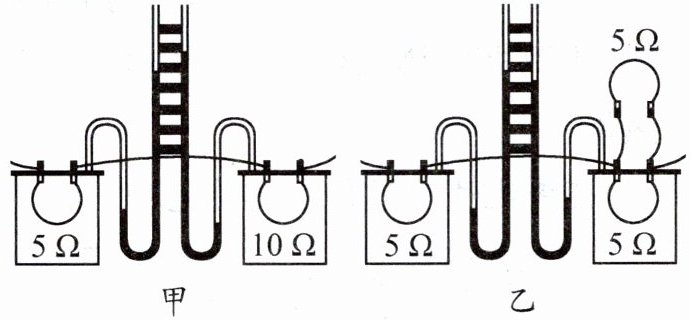

8. [2021·自贡]如图所示是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置。两个透明容器中密封着等量的空气，下列说法错误的是（ ）


A.U 形管液面高度变化是因为容器中气体热胀冷缩的缘故
B.通电后透明容器中气体的内能增大是通过做功的方式改变的
C.图甲中，通电一段时间后左右两边容器内电阻产生的热量之比是 $ 1:2 $
D.图乙所示的装置可以用来探究电流通过导体产生的热量多少跟电流大小的关系

答案： 8.B

9. [2023·齐齐哈尔]将电能输送到几百千米之外的用户，在输电线上会有能量的损耗，这主要是由于电流的______效应引起的。某段输电线路的总电阻为 $ 0.5 \Omega $，输送电流为 100 A，每输电 1 min 这段线路便会损耗________J 的电能。

答案： 9.热$ 3×10^{5}$

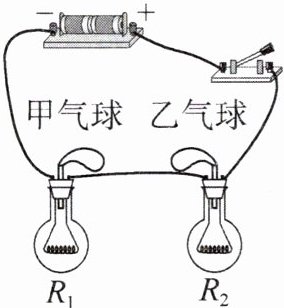

10. [2020·成都]小彬用如图所示的实验装置探究电流的热效应跟电阻大小的关系，电源电压为 3 V，电阻丝 $ R_1 = 10 \Omega $，$ R_2 = 20 \Omega $，两气球相同。闭合开关后，密闭烧瓶内的空气被加热，他观察到________气球先鼓起来。通电 1 min，$ R_2 $ 产生的热量为________J。

答案： 10.乙 12
