《2025年全效学习学业评价方案九年级物理全一册教科版》

1. 如图所示，$R_{0}$为定值电阻，$R_{1}$为滑动变阻器，电压表$V_{1}$、$V_{2}$为实验室用电压表(接线柱上标有“$-$”“$3$”和“$15$”)，闭合开关后，调节滑片$P$，使两电压表指针所指位置相同。下列说法正确的是（ ）

A.电压表$V_{1}$与$V_{2}$的示数之比为$1:5$
B.通过$R_{0}$与$R_{1}$的电流之比为$4:1$
C.$R_{0}$与$R_{1}$两端电压之比为$1:5$
D.$R_{0}$与$R_{1}$的阻值之比为$1:4$

答案： 1.D

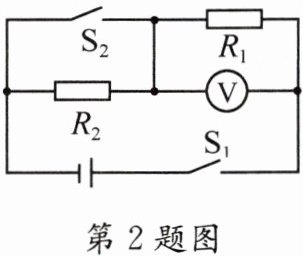

2. 如图所示，电源电压不变，闭合开关$S_{1}$、$S_{2}$，电压表示数为$U_{1}$；接着只断开开关$S_{2}$，此时电压表示数为$U_{2}$，如果$U_{1}:U_{2}=5:2$，则电阻$R_{1}$、$R_{2}$的阻值之比是（ ）

A.$1:2$
B.$2:3$
C.$3:2$
D.$5:3$

答案： 2.B

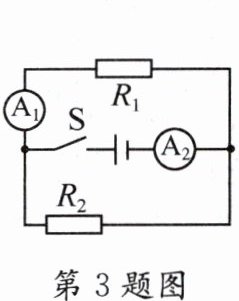

3. 在如图所示的电路中，两电流表的规格相同(量程分别为$0\sim 0.6\ A$和$0\sim 3\ A$)，闭合开关$S$，$A_{1}$和$A_{2}$的示数之比是$1:3$，则$R_{1}$和$R_{2}$的阻值之比是（ ）

A.$1:2$
B.$2:1$
C.$3:4$
D.$3:1$

答案： 3.B

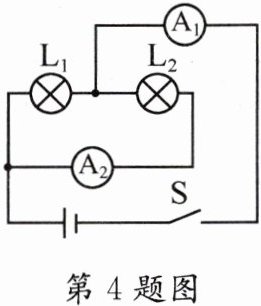

4. 如图所示，$L_{1}$和$L_{2}$的电阻之比为$1:2$，闭合开关后，电流表$A_{1}$和电流表$A_{2}$的示数之比是（ ）

A.$1:3$
B.$3:1$
C.$1:2$
D.$2:1$

答案： 4.B

5. 在如图所示的电路中，闭合开关后，滑动变阻器的滑片$P$在$a$端时电压表的示数与$P$在$b$端时电压表的示数之比为$5:3$，则电阻$R$与滑动变阻器最大阻值之比和$P$在$a$端时电流表的示数与$P$在$b$端时电流表的示数之比分别为（ ）

A.$3:2$，$3:5$
B.$2:3$，$3:5$
C.$3:2$，$5:3$
D.$2:3$，$5:3$

答案： 5.C

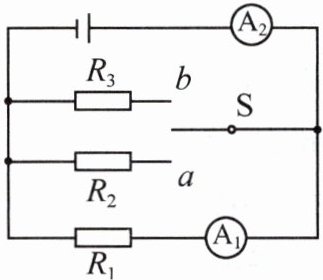

6. 如图所示，电源电压恒定不变，当开关$S$接$a$时，电流表$A_{1}$与$A_{2}$的示数之比为$3:5$；当开关$S$接$b$时，电流表$A_{1}$与$A_{2}$的示数之比为$2:3$，则$R_{2}$与$R_{3}$的阻值之比为（ ）

A.$9:10$
B.$4:3$
C.$3:4$
D.$5:2$

答案： 6.C

7. 在如图所示的电路中，电源电压恒定不变，已知$R_{1}=3R_{2}$，当$S$和$S_{1}$闭合、$S_{2}$断开时，电压表和电流表的示数分别为$U_{1}$和$I_{1}$；当$S_{1}$断开、$S$和$S_{2}$闭合时，电压表和电流表的示数分别为$U_{2}$和$I_{2}$，则$U_{1}:U_{2}$、$I_{1}:I_{2}$分别是（ ）

A.$1:1$，$4:3$
B.$1:3$，$1:1$
C.$1:1$，$4:1$
D.$3:4$，$1:3$

答案： 7.A
