《2025年全效学习学业评价方案九年级物理全一册教科版》

1. [2024·武侯区月考]下列几组器材中，都是用电器的是（ ）

A.电灯、电线、电池
B.电灯、电铃、电饭锅
C.开关、电池、电灯
D.电铃、电炉、发电机

答案： 1.B

2. [2023·青羊区期中]“电动车不允许进电梯”的话题引发热议，电动车内的蓄电池热失控可能引发火灾，造成严重事故。当给电动车的蓄电池充电时，蓄电池相当于电路中的（ ）

A.电源
B.开关
C.导线
D.用电器

答案： 2.D

3. 下列关于电路的说法中，错误的是（ ）

A.电源是提供电能的装置
B.电路中必须有电源并且是通路时，电路中才有电流
C.电源外部电流沿着“正极→用电器→负极”的方向流动
D.用电器是将其他形式的能转化为电能的装置

答案： 3.D

4. 画电路图时，常用规定符号代替电路元件，请画出下列常见电路元件相应的符号。
(1)电池______。
(2)开关______。
(3)灯泡______。
(4)电阻______。
(5)电动机______。
(6)电铃______。

答案：
4.

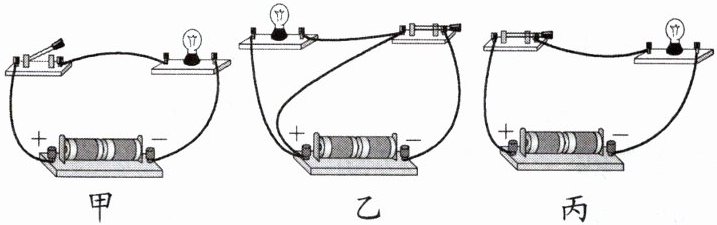

5. [2024·郫都区期中改编]判断如图所示的三个电路的状态。

甲______、乙______、丙______。

答案： 5.开路 短路 通路

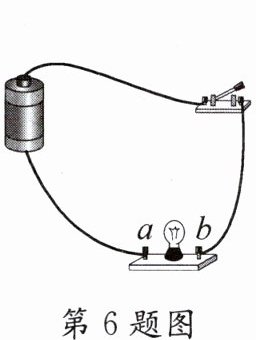

6. 如图所示的电路，此时处于______状态；当闭合开关时，小灯泡发光，此时电路处于______状态；如果用导线将接线柱a、b连接起来，电路处于______状态。

答案： 6.开路 通路 短路

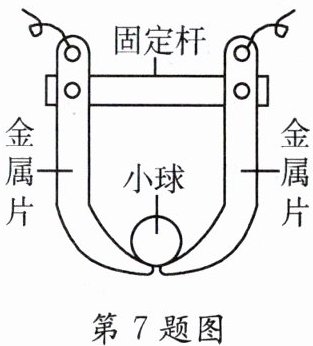

7. 如图所示是电扇中的一个自动保护装置，当电扇不慎被碰倒或倾倒时，小球就会滚向一侧使电路______（填“断开”“短路”或“闭合”），起到保护电扇的作用，这个保护装置在电扇电路中的作用相当于______。

答案： 7.断开 开关

8. [2024·锦江区月考]如图所示电路，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是（ ）

A.L₂更亮
B.L₁更亮
C.L₁被烧坏
D.电源被烧坏

答案： 8.A

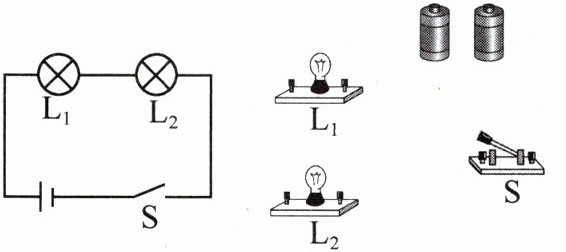

9. 根据电路图，请用笔画线连接实物图。

答案：
9.如答图所示。
