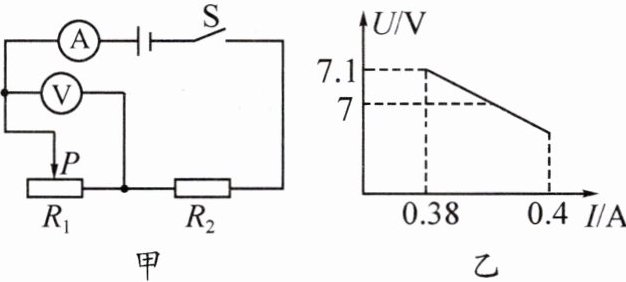

6. $[2024\cdot$达州模拟$]$如图甲所示电路，电源电
压保持不变，电流表的量程为$0\sim0.6\ A$，电
压表的量程为$0\sim15\ V$，滑动变阻器$R_{1}$的阻
值变化范围为$0\sim20\ \Omega$，$R_{2}$为定值电阻。闭
合开关$S$，滑片$P$在某两点间移动时电压表
示数与电流表示数的变化关系图像如图乙
所示。在保证电路安全的情况下，下列说法
正确的是 (　　)

$A$. 电源电压为$8\ V$
$B$. $R_{1}$消耗的最大功率为$4.05\ W$
$C$. 电压表的示数变化范围为$6\sim8\ V$
$D$. 电路总电功率的变化范围是$3.24\sim5.4\ W$

答案： 6.D

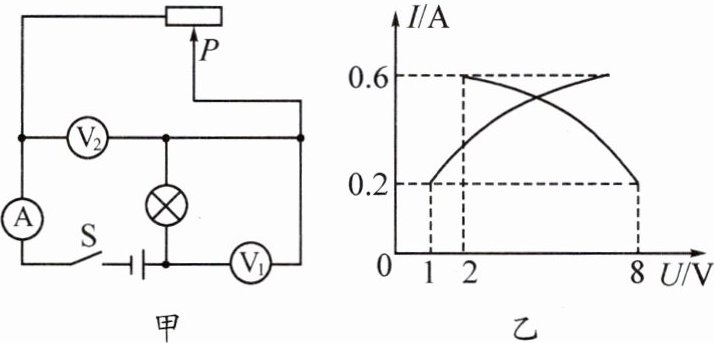

7. 如图甲所示，闭合开关$S$，调节滑动变阻器的
滑片从最右端滑至灯泡正常发光的位置，电
流表的示数与两电压表的示数的关系图像
如图乙所示，则电路的电源电压为____$V$，
此过程中灯泡的功率变化量为____$W$，电
路消耗的总功率最大值为____$W$。

答案： 7.9 4 5.4

8. 在如图所示的电路中，电源电压为$6\ V$且保
持不变，电流表使用$0\sim0.6\ A$量程，电压表
使用$0\sim3\ V$量程，定值电阻的规格为$``10\ \Omega\ \0.5\ A"$，滑动变阻器铭牌上标有$``20\ \Omega\ \1\ A"$，保证电路各元件的安全，闭合开关，请
回答下列问题：

(1)电流表示数最大值为____$A$；电流表
示数最小值为____$A$。
(2)滑动变阻器的最小阻值为____$\Omega$；最大
阻值为____$\Omega$。
(3)电压表示数最大值为____$V$；电压表示
数最小值为____$V$。
(4)定值电阻$R_{1}$的最大功率为____$W$；最
小功率为____$W$。
(5)电路的总功率最大值为____$W$；最小
功率为____$W$。

答案： 8.
(1)0.3 0.2
(2)10 20
(3)3 2
(4)0.9 0.4
(5)1.8 1.2

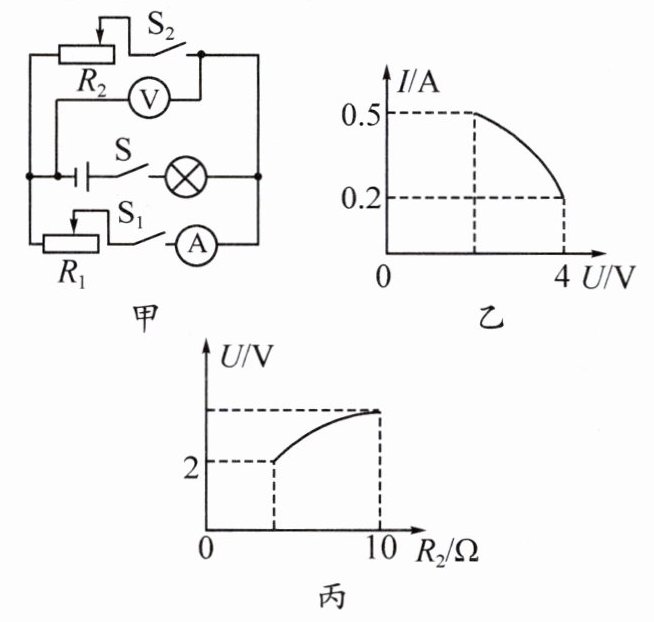

9. $[2022\cdot$辽宁$]$如图甲所示，电
源电压为$5\ V$，电流表量程为
$0\sim0.6\ A$，电压表量程为$0\sim15\ V$。在保证所有元件安全的
情况下，只闭合开关$S$、$S_{1}$，最大范围移动滑动变阻器滑片，绘制出电流表示数与电压表
示数关系的图像，如图乙所示。只闭合开关$S$、$S_{2}$，最大范围移动滑动变阻器滑片，绘制
出电压表示数与滑动变阻器$R_{2}$接入电路中
阻值关系的图像，如图丙所示。滑动变阻器
$R_{1}$的最大阻值为____$\Omega$，灯泡的额定功率
为____$W$，以上两种情况中，电路最大功率
为____$W$。

答案： 9.20 1.5 2.5
