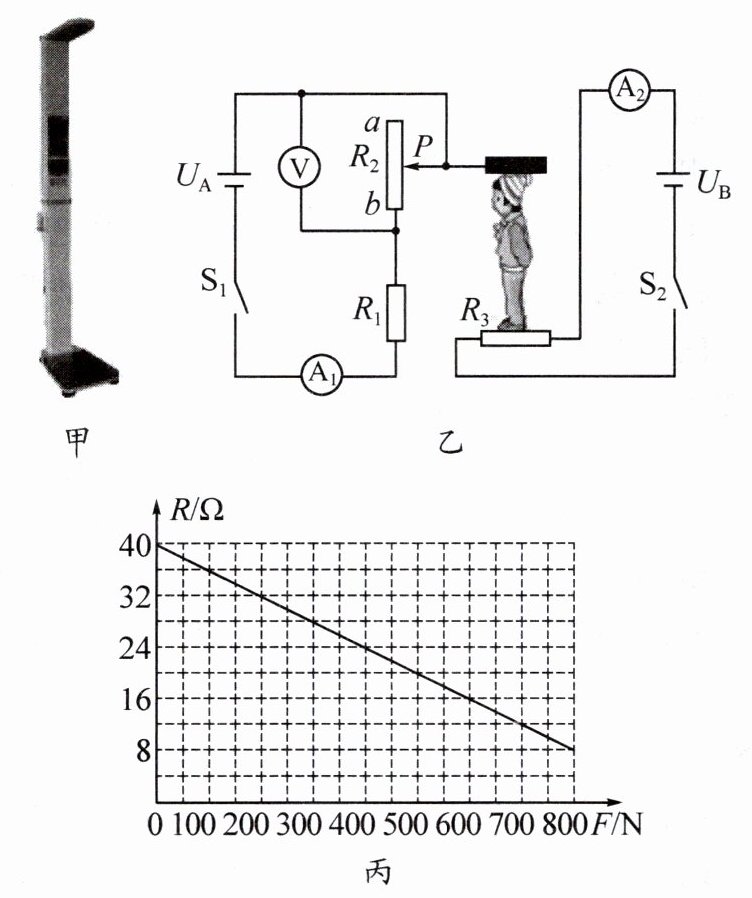

9. [2024·郫都区期中]图甲是某品牌身高、体重测量仪。学校物理兴趣小组的同学根据该测量仪的工作情况，设计了其电路原理图，如图乙所示。电源 $ U_A $ 的电压大小未知，电压表量程为 $ 0 \sim 15 V $，电流表 $ A_1 $ 量程为 $ 0 \sim 0.6 A $，滑动变阻器 $ R_2 $ 是竖直固定放置的电阻棒，其滑片 $ P $ 可以随身高的变化竖直上下移动，其接入电路的阻值与接入电路的长度成正比；电源 $ U_B $ 的电压为 $ 3 V $，脚踏板下方有一压敏电阻 $ R_3 $，其阻值随压力 $ F $ 大小变化规律如图丙所示。同时闭合开关 $ S_1 $、$ S_2 $，身高 $ h_1 = 160 cm $ 的小明站在踏板上时，电流表 $ A_2 $ 的示数为 $ 0.15 A $，此时滑片恰好在 $ R_2 $ 中点，电压表示数为 $ 14.4 V $，电流表 $ A_1 $ 的示数为 $ 0.36 A $；身高 $ h_2 = 140 cm $ 的小红站在踏板上时，电压表示数为 $ 12 V $，电流表 $ A_1 $ 的示数为 $ 0.6 A $。求：
（1）小明的重力。
（2）电源 $ U_A $ 的电压。
（3）在电路安全前提下，身高测量仪的测量范围。

答案： 9.
(1)500N
(2)18V
(3)140～170cm
