7. 小丽在做测小灯泡电阻的实验，实验器材如下：电压恒为 $ 3 V $ 的电源、小灯泡（额定电压为 $ 2.5 V $）、电压表、电流表、滑动变阻器、开关各一个，导线若干。

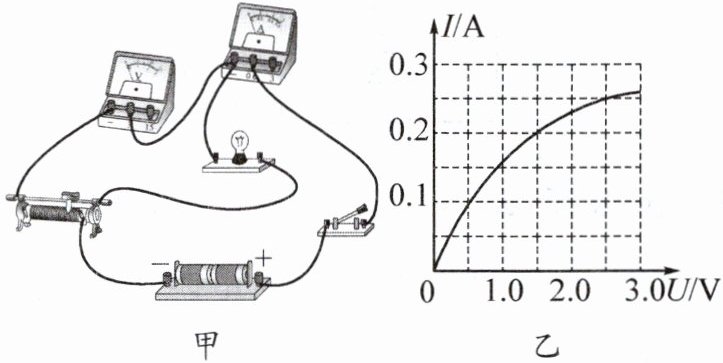

（1）如图甲所示是小丽连接的实物电路，图中有一根导线连接错误，请你在连接错误的导线上打“×”并补画出正确的连线（要求导线连接不能交叉）。
（2）检查完闭合开关，移动滑片，发现小灯泡始终不发光，小丽猜想可能的原因：①小灯泡的灯丝断了；②小灯泡短路；③滑动变阻器开路。她再观察，发现电流表示数为零，由此可判断猜想______是错误的；又进一步观察到电压表有示数，最终确定猜想______是正确的。（均填“①”“②”或“③”）
（3）更换元件后闭合开关，改变滑动变阻器滑片的位置，获得多组对应的电压、电流值，绘制出如图乙所示的图像，小灯泡正常发光时的电阻是______ $ \Omega $。

答案：
7.
(1)如答图所示。

(2)② ①
(3)10

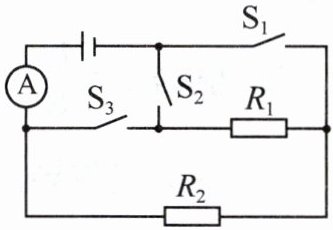

8. 在如图所示的电路中，电源电压保持不变，$ R_1 = 10 \Omega $，$ R_2 = 20 \Omega $。当只闭合开关 $ S_1 $ 时，电流表的示数为 $ 0.3 A $。求：
（1）电源电压。
（2）当只闭合开关 $ S_2 $ 时，电流表的示数。
（3）当断开开关 $ S_2 $，闭合开关 $ S_1 $、$ S_3 $ 时，电流表的示数。

答案： 8.
(1)6V
(2)0.2A
(3)0.9A
