《2025年全效学习学业评价方案九年级物理全一册教科版》

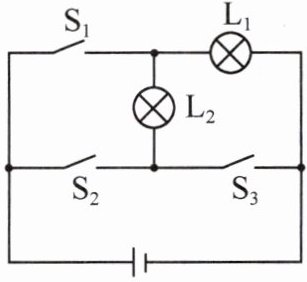

6. [2024·旌阳区月考]如图所示的电路中，只闭合开关 S₁ 和 S₃ 时，灯泡 L₁ 和 L₂ ______（填“串”或“并”）联；只闭合开关 S₁ 和 S₂ 时，灯泡______亮；一定不能同时闭合______两个开关。

答案： 6.并 L₁ S₂、S₃

7. [2024·成都]如图所示，纸盒外有两只小灯泡和一个开关，闭合开关两灯都亮，断开开关两灯都不亮。下列判断正确的是（ ）


A.盒内一定有两节电池
B.盒内一定有电源供电
C.两只灯泡一定是串联关系
D.两只灯泡一定是并联关系

答案： 7.B

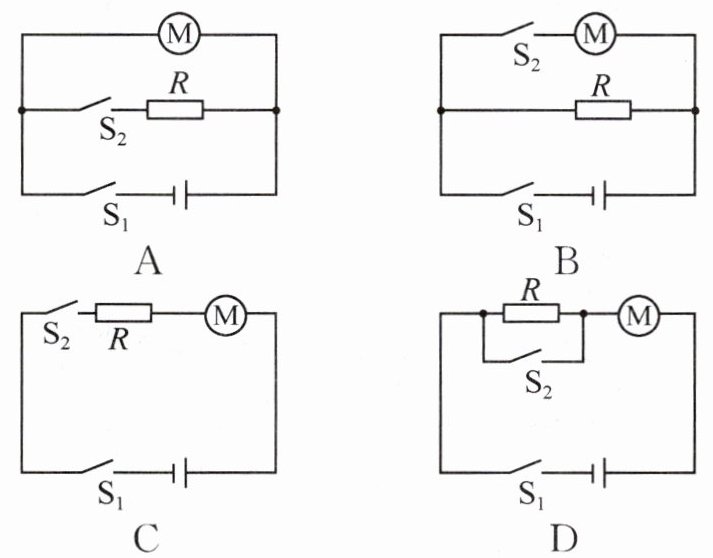

8. [2024·呼和浩特]现代科技迅猛发展，不断改变着我们的生活。梁伟同学观察到扫地机器人有这样的特点：（1）闭合 S₁，扫地机器人开始扫地；（2）同时闭合 S₁ 和 S₂，开启拖地功能（扫拖同时进行）。扫地功能由电动机 M 完成，拖地功能相当于电阻 R。其等效电路图正确的是（ ）

答案： 8.A

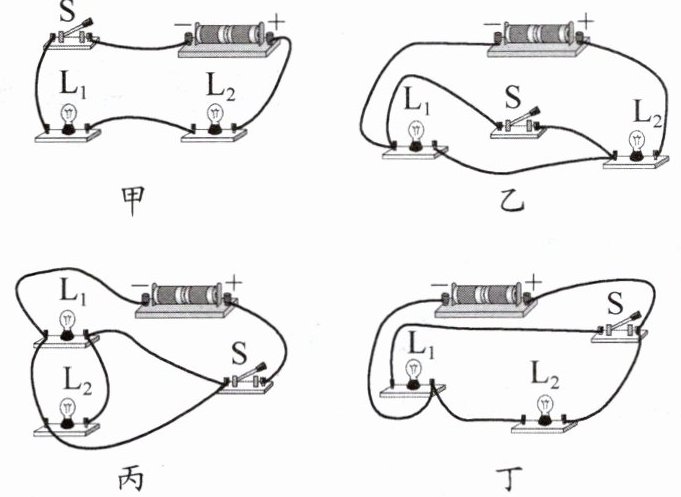

9. [2022·成都]实验小组的同学连接了四个电路（如图所示）来探究开关的控制作用，下列判断正确的是（ ）

A.甲电路中，开关 S 只控制 L₁
B.乙电路中，闭合开关 S，两灯都亮
C.丙电路中，闭合开关 S，L₁ 亮，L₂ 不亮
D.丁电路中，断开开关 S，L₁ 不亮，L₂ 亮

答案： 9.D

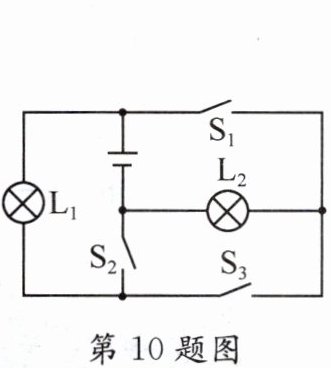

10. [2024·双流区期中]如图所示，要使灯 L₁、L₂ 组成并联电路，则应闭合开关______；要使灯 L₁、L₂ 组成串联电路，则应闭合开关______。

答案： 10.S₁、S₂ S₃

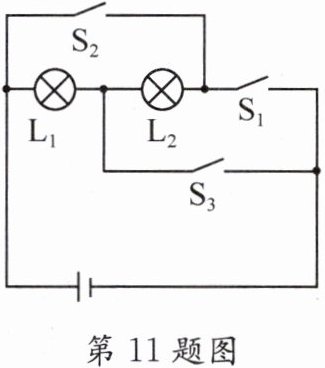

11. [2023·金牛区期末]如图所示的电路中，为使两灯并联，应闭合开关______；若断开 S₂，闭合开关 S₁、S₃，能通电发光的小灯泡是______。

答案： 11.S₂、S₃ L₁

12. 小红用 ab、cd 等若干导线连接了如图所示的电路（所有元件均完好）。

（1）当开关闭合时，灯 L₁ ______，灯 L₂ ______。（均填“发光”或“不发光”）
（2）如何修改可以使其成为正确的电路？（要求只改变一根导线的连接）
①成为串联电路：去掉导线______。
②成为并联电路：________________。

答案： 12.
(1)不发光 不发光
(2)①be ②去掉fe连接fd，或去掉ab连接ac
