3. [2024·嘉陵区模拟]【实验名称】测量小灯泡正常发光时的电阻。
【实验器材】额定电压为 2.5 V 的小灯泡(正常发光时电阻约 10 Ω)、两节新干电池、电流表、电压表、滑动变阻器(20 Ω 1 A)、开关、导线若干。
【实验原理】______。
【实验步骤】

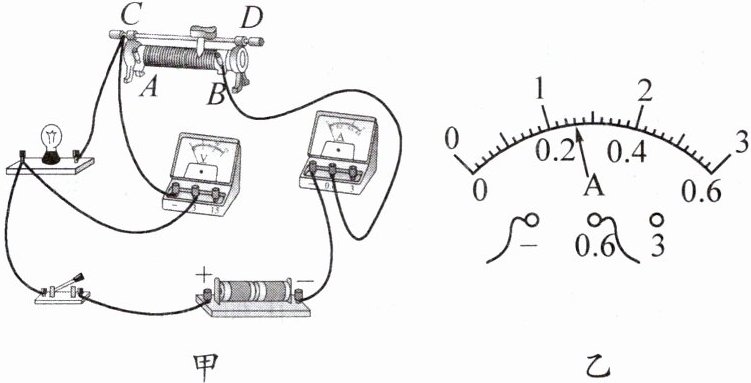

(1)图甲是某同学连接的电路。他检查电路连接完好后,正准备闭合开关,同组的另一同学及时提醒他,这样操作存在不足,其不足之处是______。
(2)正确操作后,闭合开关,发现小灯泡不亮,电流表和电压表均无示数;断开开关,将电压表接在 $ C $ 接线柱上的导线改接到 $ B $ 接线柱上,闭合开关,电压表指针有明显偏转 而电流表仍无示数,则故障是______。
(3)排除故障后,闭合开关,移动滑动变阻器的滑片,当电压表的示数为 2.5 V 时,电流表示数如图乙所示,则小灯泡正常发光时的电阻为______Ω(保留一位小数)。
【拓展】该同学实验兴致正浓,他又分别测出了 2 V 和 3 V 电压下小灯泡的电阻,然后用这三次电阻的平均值作为小灯泡正常发光时的电阻值。他的这种做法是______的,理由是______。

答案： 3.R=U/I
(1)闭合开关前没有将滑动变阻器的滑片移至阻值最大处
(2)滑动变阻器处断路
(3)9.6 错误 灯丝电阻随温度变化而变化

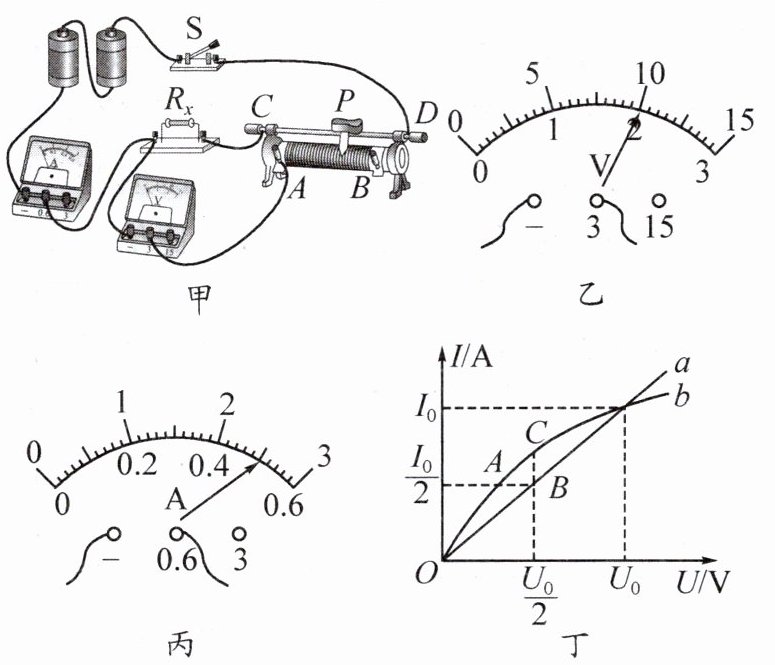

4. 如图甲所示是小明用两节干电池做电源,测量未知电阻 $ R_x $ 阻值的实验电路图。

(1)闭合开关前,小明发现已连接的电路有一根导线连接错误,请在错误的连线上画“×”,并用笔画线代替导线将电路连接正确。
(2)电路连接正确后,闭合开关 $ S $,移动滑动变阻器滑片 $ P $ 到某一位置时,电压表的示数如图乙所示,则此时的电压是______V,电流表的示数如图丙所示,则此时的电流是______A,此次测得 $ R_x $ 的阻值为______Ω。接着小明又测了两次 $ R_x $ 的阻值,分别为 3.9 Ω 和 3.8 Ω,则 $ R_x $ 的阻值应为______Ω。
(3)小明将定值电阻换成小灯泡,测量它的电阻,根据实验数据,在同一个坐标系中绘制出定值电阻和小灯泡的 $ I-U $ 图像,如图丁所示,则图线______(填“$ a $”或“$ b $”)反映了小灯泡的实验情况,图像中 $ A $、$ B $、$ C $ 三点电阻最大的是______点。
(4)小明还想测量一个阻值约为 300 Ω 的定值电阻的阻值,他发现用改正后的图甲所示的电路无法完成该实验,原因是______。

答案：
4.

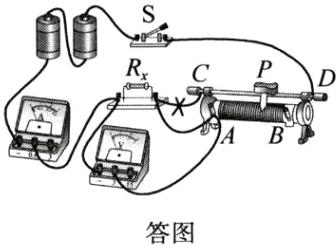

(1)如答图所示。
　　　　　　
(2)2 0.5 4 3.9
(3)b B
(4)通过电路的电流太小，电流表无法直接测出
