《2025年全效学习学业评价方案九年级物理全一册教科版》

1. 在如图所示的电路中,电源电压保持不变,开关 $ S_1 $ 已闭合,若再闭合开关 $ S_2 $,则下列分析正确的是 ( )


A.电压表 $ V $ 的示数变大
B.电流表 $ A_1 $ 的示数变大
C.电流表 $ A_2 $ 的示数变大
D.小灯泡的亮度不变

答案： 1.B

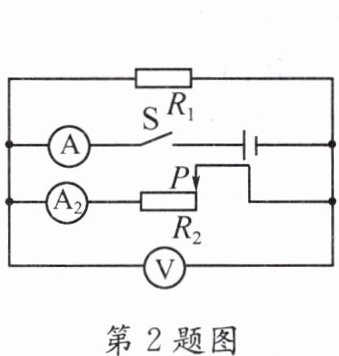

2. [2023·自贡]如图所示,电源电压保持不变。闭合开关 $ S $ 后,在滑动变阻器 $ R_2 $ 的滑片 $ P $ 由最右端向中点移动的过程中,变小的是 ( )

A.电压表 $ V $ 的示数
B.电流表 $ A_2 $ 的示数
C.电流表 $ A $ 的示数与电流表 $ A_2 $ 的示数的差值
D.电压表 $ V $ 的示数与电流表 $ A $ 的示数的比值

答案： 2.D

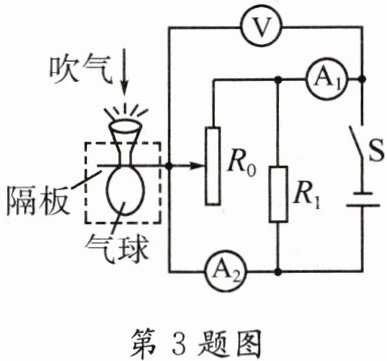

3. [2024·德阳]如图所示是德阳市青少年科技创新小组自制的肺活量比较装置,通过观察电流表示数的变化即可比较肺活量的大小。现闭合开关 $ S $,科技创新小组成员向装置吹气,隔板向上平移,滑动变阻器 $ R_0 $ 接入电路的阻值变小,下列说法正确的是 ( )

A.电压表 $ V $ 的示数不变,电流表 $ A_1 $ 的示数变小
B.电压表 $ V $ 的示数不变,电流表 $ A_2 $ 的示数变小
C.电压表 $ V $ 的示数变小,电流表 $ A_1 $ 的示数变大
D.电流表 $ A_1 $ 的示数变大,电流表 $ A_2 $ 的示数变大

答案： 3.D

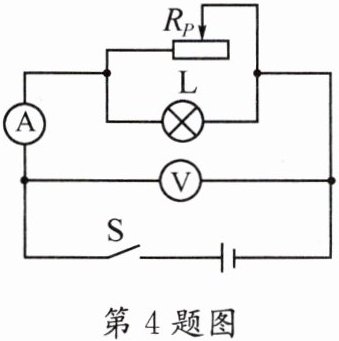

4. [2024·广元]小文设计并连接了如图所示的电路,电源两端电压和小灯泡的电阻都不变。闭合开关 $ S $,保证电路安全的前提下,滑动变阻器的滑片从右向左滑动的过程中 ( )

A.滑动变阻器接入电路的电阻变大,灯泡变暗
B.电流表的示数变大,电压表的示数变小
C.电压表示数与电流表示数的比值变小
D.可以将滑动变阻器滑片滑到最左端

答案： 4.C

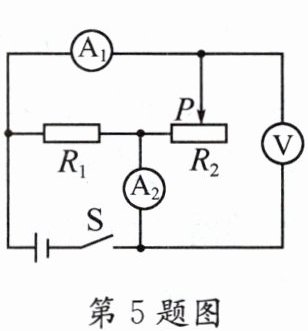

5. [2024·大庆]如图所示的电路中,电源电压恒定,闭合开关 $ S $ 后,滑动变阻器的滑片 $ P $ 向右移动的过程中,下列说法正确的是 ( )

A.电压表 $ V $ 的示数与电流表 $ A_1 $ 的示数的比值变大
B.电流表 $ A_2 $ 的示数与电流表 $ A_1 $ 的示数的差值变大
C.电流表 $ A_2 $ 的示数变小,电压表 $ V $ 的示数变大
D.电压表 $ V $ 的示数与电流表 $ A_2 $ 的示数的比值变小

答案： 5.A

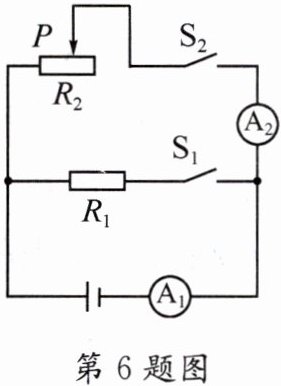

6. [2023·青浦区期末]在如图所示的电路中,定值电阻 $ R_1 $ 与滑动变阻器 $ R_2 $ 接入电路的阻值相等,开关 $ S_2 $ 闭合,下列操作中,一定能使两电流表示数变大的是 ( )

A.闭合开关 $ S_1 $
B.向右移动滑片 $ P $
C.闭合开关 $ S_1 $,向左移动滑片 $ P $
D.增大电源电压,向右移动滑片 $ P $

答案： 6.C
