《2025年全效学习学业评价方案九年级物理全一册教科版》

1. [2023·武侯区月考]电工师傅在修理电器时，急需一只 10 Ω 的电阻，但手边只有阻值分别为 5 Ω、15 Ω、20 Ω 和 30 Ω 的电阻各一只。下列做法能帮他解决问题的是（ ）

A.将 15 Ω 和 30 Ω 的电阻并联
B.将 15 Ω 和 5 Ω 的电阻串联
C.将 20 Ω 和 30 Ω 的电阻并联
D.将 5 Ω 和 20 Ω 的电阻并联

答案： 1.A

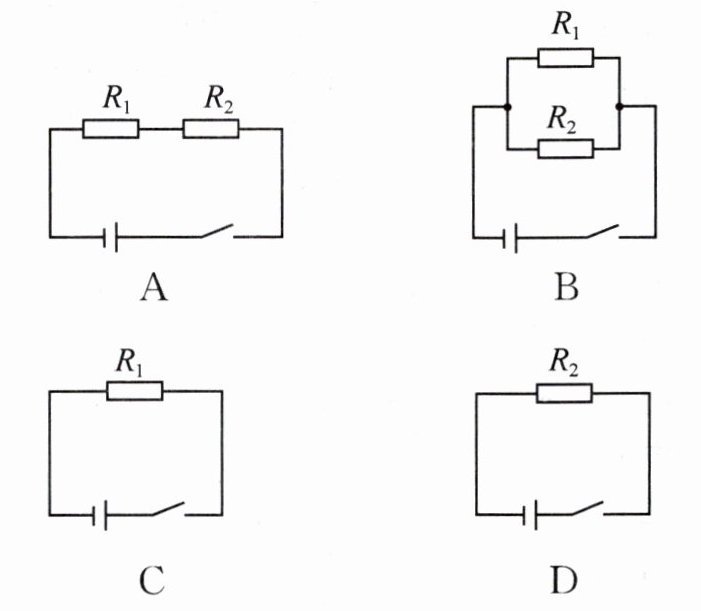

2. 现有两个电阻 $ R_1 $、$ R_2 $，且 $ R_1 ＞ R_2 $，如图所示，下列电路中总电阻值最小的是（ ）

答案： 2.B

3. [2024·锦江区月考]如图所示是手机充电线的三个插头，可以同时给三部不同类型手机充电，这三部手机的连接方式是______联；若拔掉其中一台手机，总电阻将______（填“变大”“变小”或“不变”）。

答案： 3.并 变大

4. 把 50 Ω 和 70 Ω 的两个电阻串联，总电阻是______Ω；如果将 40 Ω、60 Ω 和 8 Ω 三个电阻并联，则并联后的总电阻是______Ω。

答案： 4.120 6

5. 已知两个相同的电阻并联后的总电阻是 10 Ω，则这两个电阻的阻值是______Ω，串联后的总电阻是______Ω。

答案： 5.20 40

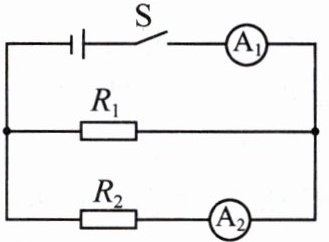

6. [2023·市中区期末]如图所示，闭合开关 S，两电流表示数之比为 3:1，下列判断正确的是（ ）


A.$ R_1 $、$ R_2 $ 的电流之比为 $ I_1 : I_2 = 3 : 1 $
B.$ R_1 $、$ R_2 $ 的电流之比为 $ I_1 : I_2 = 2 : 1 $
C.$ R_1 $、$ R_2 $ 的电压之比为 $ U_1 : U_2 = 1 : 3 $
D.$ R_1 $、$ R_2 $ 的电压之比为 $ U_1 : U_2 = 2 : 1 $

答案： 6.B

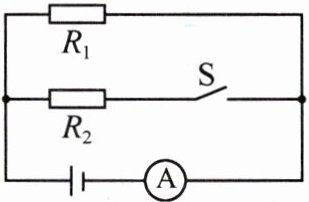

7. 如图所示，电源电压不变，断开开关 S，电流表的示数为 0.5 A，闭合开关 S，电流表的示数为 0.8 A。此时 $ R_1 $ 与 $ R_2 $ 的电压之比是______，阻值之比是______。

答案： 7.1:1 3:5

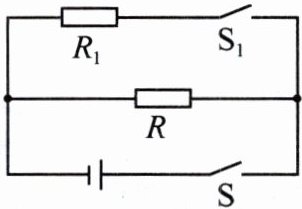

8. [2024·简阳市期中]如图所示，电源电压为 24 V，电阻 $ R = 20 \Omega $。求：
（1）只闭合开关 S，通过电阻 R 的电流。
（2）同时闭合开关 S、$ S_1 $，若通过干路的电流为 1.6 A，电阻 $ R_1 $ 的阻值。

答案： 8.
(1)1.2 A
(2)60Ω
