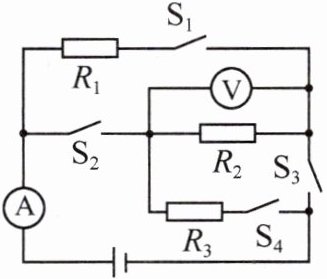

8. (多选)[2024·西城区期中]在如图所示的电路中，电源电压保持不变。只闭合开关$S_{1}$和$S_{3}$时，电流表的示数为$I_{1}$；只闭合开关$S_{1}$、$S_{4}$时，电流表的示数为$I_{2}$，电压表的示数为$3\ V$。已知$R_{1}:R_{2}=3:4$，$I_{1}:I_{2}=8:3$，则（ ）

A.$R_{2}:R_{3}=2:1$
B.电源两端电压为$6\ V$
C.通过各开关的断开与闭合，在不同状态下，电压表的最大和最小示数之比为$8:3$
D.通过各开关的断开与闭合，在不同状态下，电流表的最大和最小示数之比为$38:3$

答案： 8.BD

9. 如图所示，电源电压保持不变，闭合开关$S$，电压表$V_{1}$的示数为$6\ V$，电压表$V_{2}$的示数为$2\ V$，此时电阻$R_{1}$和电阻$R_{2}$____(填“串联”或“并联”)，电阻$R_{1}$和电阻$R_{2}$的阻值之比为____。

答案： 9.串联 1:2

10. 如图所示，闭合开关$S$，两电流表$A_{1}$与$A_{2}$的示数之比为$5:3$，则电阻$R_{1}$与$R_{2}$两端的电压之比$U_{1}:U_{2}=$____，阻值之比$R_{1}:R_{2}=$____。

答案： 10.1:1 3:2

11. 如图所示，当开关$S$闭合，甲、乙两表为电压表时，两表的示数之比为$4:3$，则$R_{1}:R_{2}=$____；当开关$S$断开，甲、乙两表为电流表时，两表的示数之比$I_{甲}:I_{乙}=$____。

答案： 11.1:3 1:4

12. 如图所示，电源电压不变，当开关$S_{2}$断开，$S_{1}$、$S_{3}$闭合时，电流表的示数为$I_{1}$，电压表的示数为$U_{1}$；当开关$S_{2}$闭合，$S_{1}$、$S_{3}$断开时，电流表的示数为$I_{2}$，电压表的示数为$U_{2}$。已知$R_{1}:R_{2}=2:1$，则$I_{1}:I_{2}=$____，$U_{1}:U_{2}=$____。

答案： 12.9:2 3:2

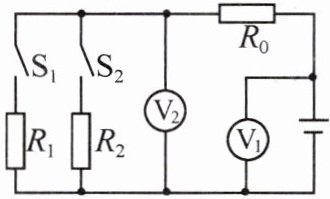

13. 在如图所示的电路中，电源电压保持不变。当只闭合开关$S_{1}$时，$R_{1}$两端的电压为$U_{1}$，电压表$V_{1}$与$V_{2}$的示数之比为$3:2$；当只闭合开关$S_{2}$时，$R_{2}$两端的电压为$U_{2}$，电压表$V_{1}$与$V_{2}$的示数之比为$4:3$。则$R_{1}$与$R_{2}$的阻值之比为____，电压$U_{1}$与$U_{2}$之比为____。

答案： 13.2:3 8:9

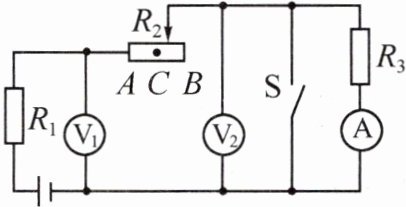

14. 在如图所示的电路中，电源电压恒定为$24\ V$。当开关$S$闭合，滑动变阻器的滑片$P$在中点$C$时，电压表$V_{1}$的示数为$U_{1}$；当开关$S$断开，再将滑片$P$调至$B$端，电压表$V_{1}$的示数为$U_{1}'$，电压表$V_{2}$的示数为$U_{2}$，电流表的示数为$0.6\ A$。若$U_{1}:U_{1}'=4:9$，$U_{1}:U_{2}=2:3$，则$U_{1}':U_{2}=$____，滑动变阻器$R_{2}$的最大阻值为____$\Omega$。
