《2025年全效学习学业评价方案九年级物理全一册教科版》

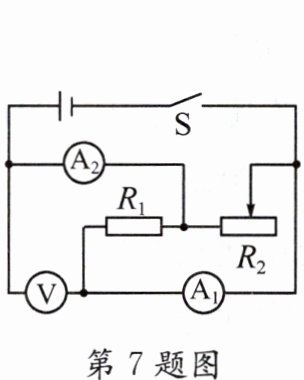

7. [2022·鄂州]如图所示,电源电压不变,闭合开关 $ S $,当滑动变阻器 $ R_2 $ 的滑片由最右端向中点滑动过程中,下列说法正确的是 ( )

A.电压表的示数不变,电流表 $ A_1 $ 的示数不变
B.电压表的示数变大,电流表 $ A_2 $ 的示数变大
C.电压表的示数不变,两个电流表的示数的差不变
D.电压表的示数变小,电压表与电流表 $ A_2 $ 的示数的比值不变

答案： 7.A

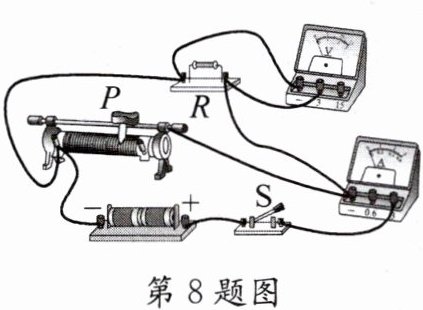

8. 在如图所示的电路中,电源电压保持不变,闭合开关 $ S $,将滑动变阻器的滑片 $ P $ 缓慢向右移动的过程中 ( )

A.电压表的示数变大,电流表的示数变小
B.电压表的示数变大,电流表的示数变大
C.电压表的示数不变,电流表的示数变大
D.电压表的示数不变,电流表的示数变小

答案： 8.D

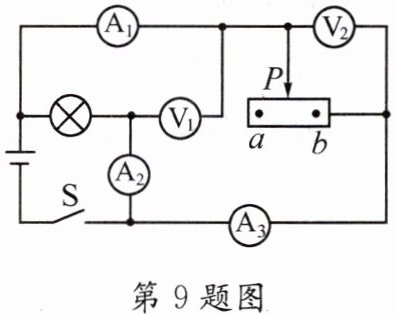

9. 在如图所示的电路中,电源电压恒定不变。闭合开关 $ S $,将滑动变阻器的滑片 $ P $ 由 $ a $ 点移动到 $ b $ 点的过程中,下列说法正确的是 ( )

A.电压表 $ V_2 $ 的示数将变小
B.灯泡的亮度始终保持不变
C.电流表 $ A_1 $ 的示数与电流表 $ A_2 $ 的示数始终相等
D.电压表 $ V_1 $ 的示数与电流表 $ A_3 $ 的示数的比值将变大

答案： 9.B

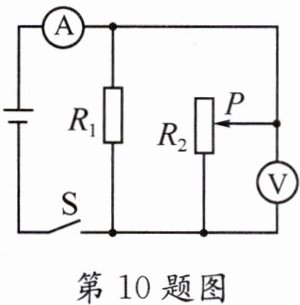

10. [2024·中江县期中]如图所示的电路中,电源电压不变,当闭合开关 $ S $,滑动变阻器的滑片 $ P $ 从中点向上移动时,$ R_2 $ 接入电路中的阻值______;电流表的示数将______;电压表的示数将______。(均填“增大”“减小”或“不变”)

答案： 10.增大 减小 不变

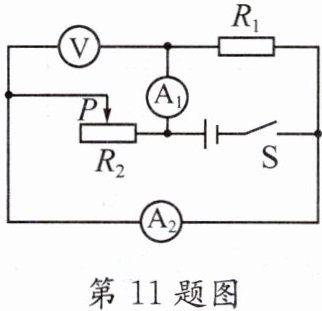

11. 在如图所示的电路中,闭合开关 $ S $,当滑动变阻器 $ R_2 $ 的滑片 $ P $ 向左移动时,电流表 $ A_1 $ 的示数将______,电压表 $ V $ 的示数与电流表 $ A_2 $ 的示数之比将______。(均填“变大”“变小”或“不变”)

答案： 11.不变 变大

12. [2023·丹东二模]在如图所示的电路中,电源电压保持不变。闭合开关 $ S $,当滑动变阻器的滑片 $ P $ 向左移动时,电压表 $ V $ 的示数与电流表 $ A_1 $ 的示数之比______,电流表 $ A_1 $ 的示数与电流表 $ A_2 $ 的示数的差______。(均填“变大”“变小”或“不变”)

答案： 12.变大 变小

13. [2023·高新区期中]如图所示电路闭合开关,灯泡 $ L $ 正常发光。在滑片 $ P $ 向上移动的过程中,灯泡 $ L $ 的亮度______(填“变亮”“变暗”或“不变”),电流表 $ A_2 $ 的示数______(填“变大”“变小”或“不变”)。

答案： 13.不变 变小
