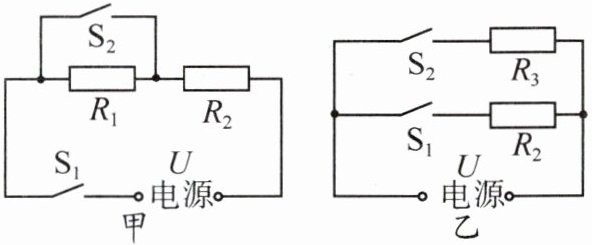

6. 冬天，某同学使用电热毯时发现电热毯有高温挡和低温挡，于是他设计了电热毯的模拟电路图甲和图乙（电热丝相当于电热毯内部发热电阻）。

（1）图甲中有定值电阻$R_{1}$（置于电热毯外部），电热丝$R_{2}$。当开关$S_{1}$、$S_{2}$均闭合时，电热毯处于______温挡，电功率的表达式是$P_{高}=$______；当开关________________时，电热毯处于低温挡，电功率的表达式为$P_{低}=$______________。
（2）图乙中有两根电热丝$R_{2}$、$R_{3}$，且$R_{2}=R_{3}$。当开关$S_{1}$、$S_{2}$均闭合时，电热毯处于______温挡，电功率$P_{高}'=$______；当只闭合开关$S_{1}$或$S_{2}$时，电热毯处于____温挡，电功率的表达式是$P_{低}'=$______________。
（3）较好的电路是______；因为_。

答案： 6.
(1)高$ \frac{U^{2}}{R_{2}} S_{1} $闭合，$S_{2} $断开$ (\frac{U}{R_{1}+R_{2}})^{2}R_{2} (2)$高$ \frac{U^{2}}{R_{2}}+\frac{U^{2}}{R_{3}} $低$ \frac{U^{2}}{R_{2}}$或$\frac{U^{2}}{R_{3}} (3)$乙 在甲电路中，低温挡时$R_{1}$要发热，浪费电能

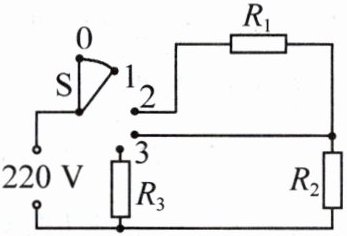

7. [2023·攀枝花]某品牌电煎锅的简化电路如图所示，它分为高、中、低三挡，最大功率为$990W$。$S$为旋钮开关，转动$S$可将开关分别调至$0$、$1$、$2$、$3$挡位置，与该挡的两个触点同时接通。$R_{1}$、$R_{2}$、$R_{3}$为发热电阻，且阻值恒定。将电煎锅接入$220V$的家庭电路中，当开关$S$旋至$1$挡时，电路的工作电流为$1A$；当开关$S$旋至$2$挡时，电路的功率为$550W$。某次用$2$挡烹饪中，用时$1min$将质量为$50g$、比热容为$4.0×10^{3}J/(kg·^{\circ}C)$的某种食物从$20^{\circ}C$加热至$119^{\circ}C$。求：
（1）电阻$R_{1}$、$R_{2}$、$R_{3}$的阻值。
（2）该次烹饪中电煎锅加热食物的效率。

答案： $7.(1)R_{1}=132\Omega，$$R_{2}=88\Omega，$$R_{3}=110\Omega (2)60\%$
