《2025年全效学习学业评价方案九年级物理全一册教科版》

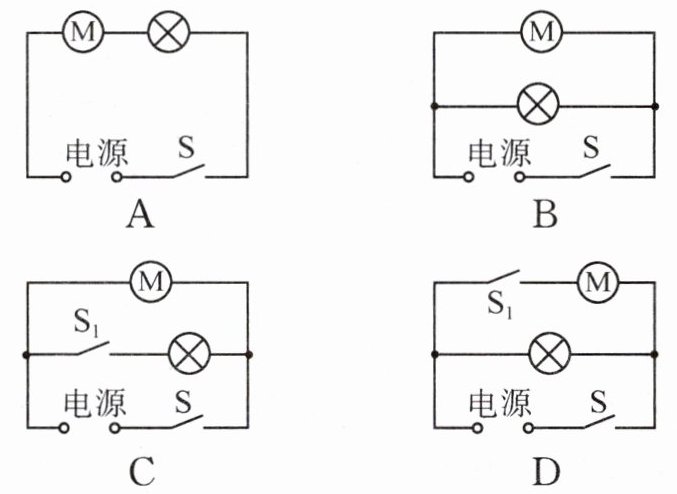

7. 投影仪的光源是强光灯泡，发光时必须用风扇给它降温。现设计投影仪的电路，要求带动风扇的电动机先启动后，灯泡才可以发光；电动机未启动，灯泡不可以发光。下列图中符合设计要求的是（ ）

答案： 7.C

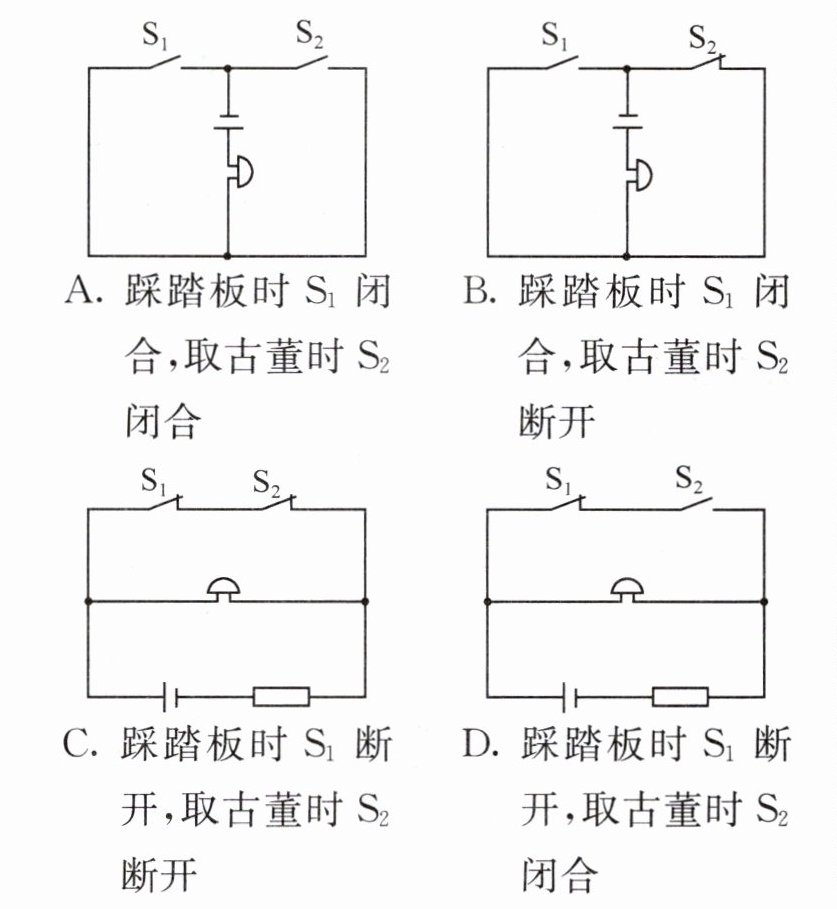

8. （多选）假期小明到博物馆参观时，发现许多名贵的古董没有保护罩，直接陈列在展台上，管理员向游客们介绍了他们的双重防盗系统，只要有人靠近展台，就会触发隐藏在展台四周踏板下面的开关 $ S_1 $，报警铃就会响起；只要将古董取走，无论人是否靠近展台，都会触发隐藏在古董底部的开关 $ S_2 $，报警铃也会响起。爱动脑筋的小明设计了一些防盗电路，能实现以上功能的电路图为（ ）

答案： 8.AC

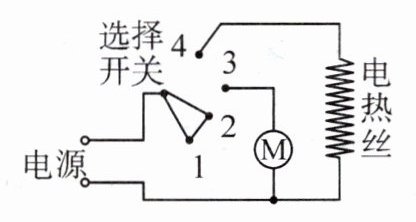

9. 如图所示是电吹风机的电路图，其中电动机通电后可以送风，电热丝通电后可以发热。工作时，旋转选择开关，使其同时与触点______接触时，电吹风机送出来的是自然风；旋转选择开关，使其同时与触点________接触时，电吹风机送出来的是热风。（均填“1 与 2”“2 与 3”或“3 与 4”）

答案： 9.2与3 3与4

10. 请根据电路图连接实物图。

答案：
10.如答图所示。

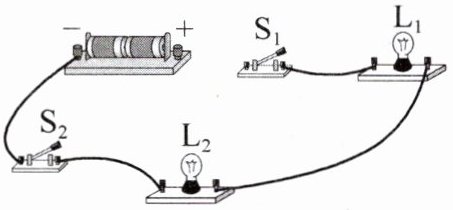

11. [2024·徐州期中]请将电路图连接完整。要求灯 $ L_1 $ 和灯 $ L_2 $ 并联，开关 $ S_1 $ 只控制灯 $ L_1 $，开关 $ S_2 $ 同时控制灯 $ L_1 $ 和灯 $ L_2 $。

答案：

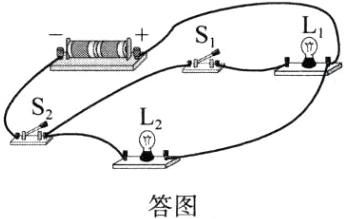

11.如答图所示。
