3. 三孔插座的接地保护线将______与______连接。

答案： 用电器金属外壳　大地

4. 如果站在地上的人不小心接触了相线,则电流经过人体流入大地时,“______”会迅速切断电流,对人身起到保护作用。它安装在总开关上。

答案： 漏电保护器

5. 家庭电路由______、______、______、______、______、______等组成。

答案： 进户线　电能表　总开关(含保险装置)　插座　用电器　导线

例 1

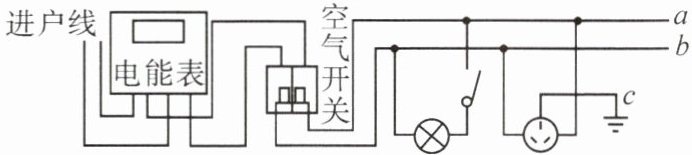

(2024·潍坊)图示为某家庭电路示意图,关于该家庭电路,下列说法正确的是( )


A.导线 b 是相线
B.电能表上计数器示数的单位是千瓦
C.空气开关跳闸,原因可能是电路中出现短路
D.正确使用测电笔,将其插入三孔插座的某一孔,氖管不亮,该孔一定接中性线

答案： C

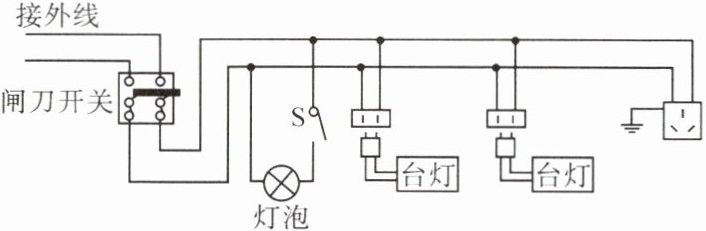

(2023·天山区校级期末)某家庭电路的部分组成如图所示,下列说法正确的是( )


A.只要有电流,保险丝就会熔断
B.测电笔测试插座左孔,氖管会发光
C.为了安全,该家庭电路中的灯泡和开关不可以互换位置
D.闭合开关 S 时,若灯泡不亮,则一定是中性线某处发生断路

答案： C

例 2
(2024·开福区校级二模)关于家庭电路和安全用电,下列说法正确的是( )


A.图甲中,当发生触电事故时,应当用手把人拉开
B.图乙中,使用测电笔时,手可以碰测电笔的笔尖
C.图丙中,空气开关跳闸,一定是家庭电路中出现短路造成的
D.图丁中,三脚插头正确插入三孔插座,能防止外壳带电对人造成伤害

答案： D
