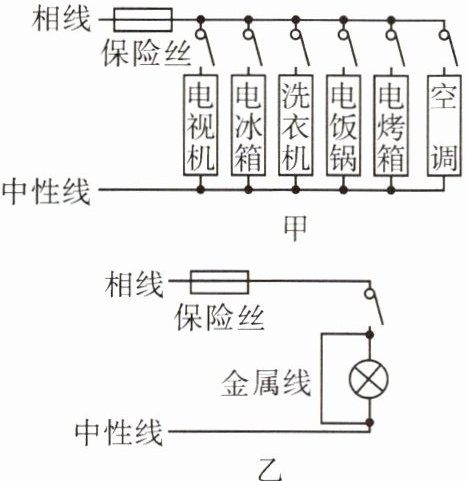

(2023·兰州)如图所示的家庭电路中,开关闭合后,保险丝因电流过大而熔断。甲、乙两图产生电流过大的原因是不同的,图甲中的原因是____,图乙中的原因是____。

答案： 用电器的总功率过大 短路

例2

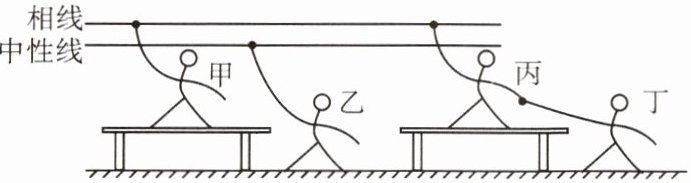

(多选)(2023·信阳期末)如图所示,甲站在干燥的木桌上一只手接触相线；乙站在地上一只手接触中性线；丙站在干燥的木桌上一只手接触相线,此时丁站在地面上用手去拉丙。则不会发生触电事故的是( )


A.甲
B.丙
C.乙
D.丁

答案： AC

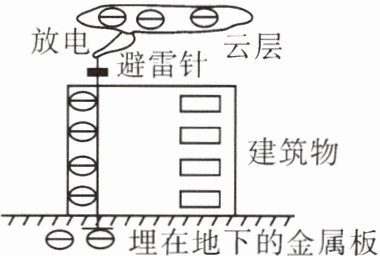

(2024·广州)如图,带负电的云层靠近建筑物上的避雷针时,向避雷针剧烈放电形成雷电,下列说法正确的是( )


A.云层带负电是由于失去了大量正电荷
B.云层带负电是由于摩擦创造了负电荷
C.放电时电荷从避雷针向云层方向移动
D.放电时电流方向是从避雷针流向云层

答案： D

1. 保险丝一般是用______、______的______合金制成。不用______或______等导线替代保险丝；当电流大于______并达到或超过______时,保险丝熔断,切断电路,起到保护作用。

答案： 电阻比较大　熔点比较低　铅锑　铁丝　铜丝　额定电流　熔断电流

2. 测电笔由笔尖金属体、大阻值电阻、氖管、弹簧、笔尾金属体构成,它主要用于辨别______和______；使用时手接触______,导线与______接触,如果氖管发光,则是______。

答案： 相线　中性线　笔尾金属体　笔尖金属体　相线
