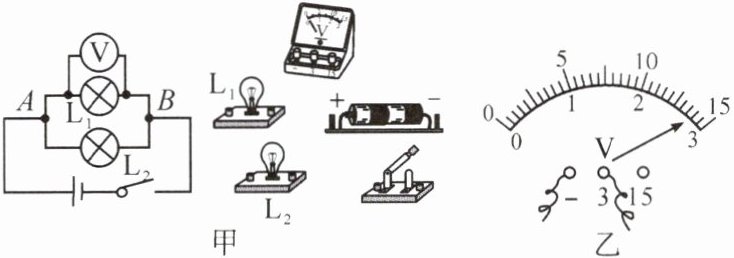

(2024·东营)如图所示,某小组在“探究并联电路中电压的特点”实验中：

(1)如图甲所示,根据电路图,用笔画线代替导线,将实物电路连接起来。
(2)连接电路时,开关处于_________状态。
(3)正确连接好电路后,闭合开关,电压表的示数如图乙所示,为_________V。
(4)测得灯泡$L_1$两端电压后,再测得灯泡$L_2$两端电压和A、B两端电压,记录数据。改变两个小灯泡的规格,重复以上操作,其目的是_________。
(5)评估交流环节,有同学提出：实验中连接完电路,闭合开关,发现电压表指针反向偏转,原因是_________。

答案：
(1)图略　
(2)断开　
(3)2.8　
(4)多次测量，以得到普遍的规律　
(5)电压表正、负接线柱接反

例2

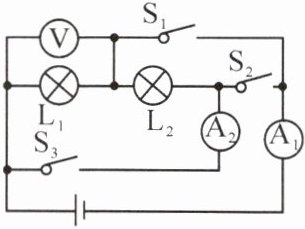

(2024·袁州区期中)在如图所示的电路图中,电源电压保持不变。$L_1、$$L_2$是两个不同规格的小灯泡。只闭合开关$S_1$时,电压表的示数为3V；只闭合开关$S_2$时,电压表的示数为1.2V；只闭合开关$S_1、$$S_3$时,两个电流表的示数分别为0.46A、0.18A。则：
(1)电源电压是多少？

(2)只闭合开关$S_2$时,灯$L_2$两端的电压是多少？
(3)只闭合开关$S_1、$$S_3$时,通过灯$L_1$的电流是多少？

答案：
(1)只闭合开关S₁时，只有L₁接入电路，电压表测L₁两端的电压，已知电压表的示数为3V，即电源电压U=U₁=3V。
(2)只闭合开关S₂时，L₁和L₂串联，电压表测量L₁两端电压，即灯L₁两端的电压为1.2V，而电源电压为3V，根据串联电路的电压规律可得灯L₂两端的电压U₂=3V−1.2V=1.8V。
(3)只闭合开关S₁、S₃时，L₁和L₂并联，电流表A₁测量干路电流，则干路电流I=0.46A，A₂测量通过L₂中的电流，即I₂=0.18A，由并联电路中干路电流等于各支路电流之和可得，通过L₁的电流：I₁=I−I₂=0.46A−0.18A=0.28A。
