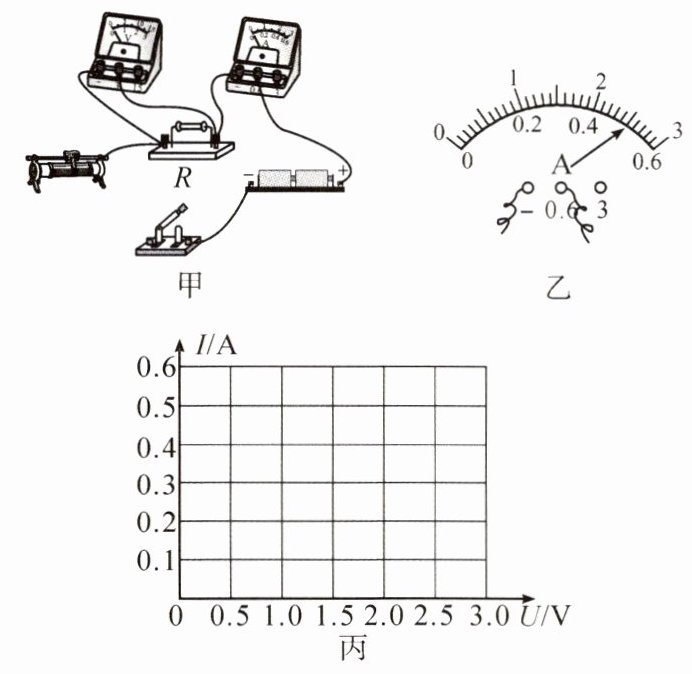

(2024·长沙)在“探究电阻一定时电流与电压的关系”实验中,小明连接了如图甲所示的实物电路,其中定值电阻R= 5Ω。

(1)请你用笔画线代替导线将实物电路连接完整。
(2)小明测量并记录了几组电压和电流值,如表所示。最后一次实验中电流表的示数如图乙所示,此时电流为______A。

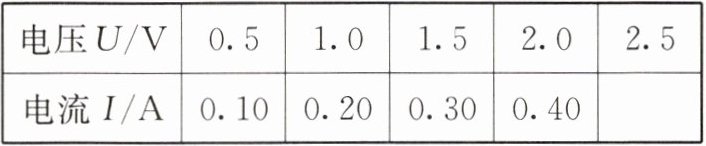

|电压U/V|0.5|1.0|1.5|2.0|2.5|
|电流I/A|0.10|0.20|0.30|0.40| |

(3)请在图丙中画出上表各组数据对应的点,并作出I-U图像。
(4)分析可得实验结论：电阻一定时,通过导体的电流与导体两端的电压成______比。

答案：

(1) 　
(2)0.5
(3) 　
(4)正

例2

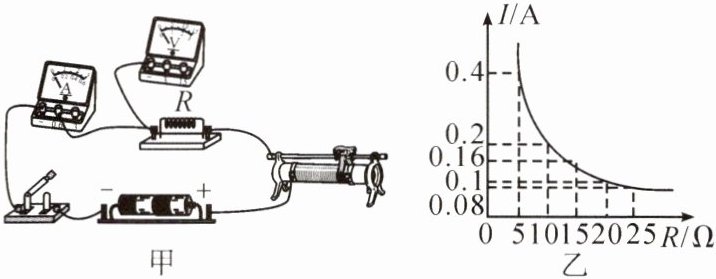

(2024·宁夏)某同学利用如图甲所示的实物电路探究电流与电阻的关系,电源电压恒为3V。

(1)请用笔画线代替导线,将图甲中的实物电路补充完整。
(2)闭合开关后,观察到电流表有示数,电压表无示数,则故障可能是______。
(3)排除故障后,继续实验,测量并记录实验数据,根据实验数据画出电流与电阻关系的图像如图乙所示(实验中各电路元件完好)。分析图像可知,实验中控制定值电阻两端电压为______V不变,并发现______Ω的定值电阻实验数据是错误的。去除错误数据,分析剩余数据得出的结论是：当导体两端电压一定时,通过导体的电流与导体的电阻成______。

答案：

(1)
(2)电阻R短路　
(3)2　15　反比
