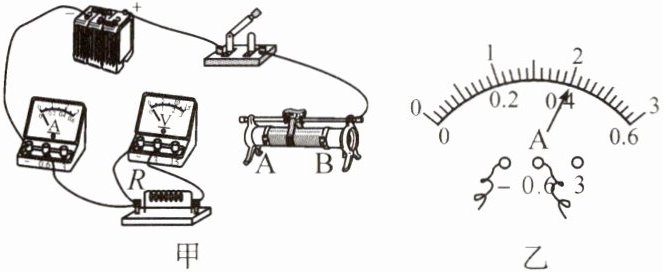

(2023·乐山)小杨用如图甲所示的实物电路测量定值电阻$R$的阻值。

(1)请你用笔画线代替导线,将图甲中的实物电路连接完整。(要求：滑片向左移动时电流表示数变大,且导线不能交叉)
(2)实验开始前,开关应处于______状态,滑动变阻器的滑片应调到______阻值处。
(3)小杨正确连接电路后,闭合开关,发现电流表无示数,电压表示数接近电源电压,出现这种故障的原因可能是______(选填“$R$短路”或“$R$断路”)。
(4)排除故障后的某次实验中,移动滑片使电压表示数为$2V$时,电流表的指针位置如图乙所示,则电流表的示数为______$A$,定值电阻$R$的阻值为______$Ω$。
(5)小杨通过改变滑动变阻器滑片的位置,测量了多次定值电阻$R$的阻值,目的是______。
A. 减小误差
B. 寻找实验的普遍规律

答案：

(1)
(2)断开　最大　
(3)R断路　
(4)0.4　5
(5)A

例2
(2024·内江)在“测量定值电阻阻值”的实验中,提供的实验器材有：
A. 两节新干电池
B. 电压表(量程$0～3V$,$0～15V$)
C. 电流表(量程$0～0.6A$,$0～3A$)
D. 滑动变阻器$R(20Ω$ $1A)$
E. 待测电阻$R_x$(阻值约为几欧)
F. 开关一个,导线若干

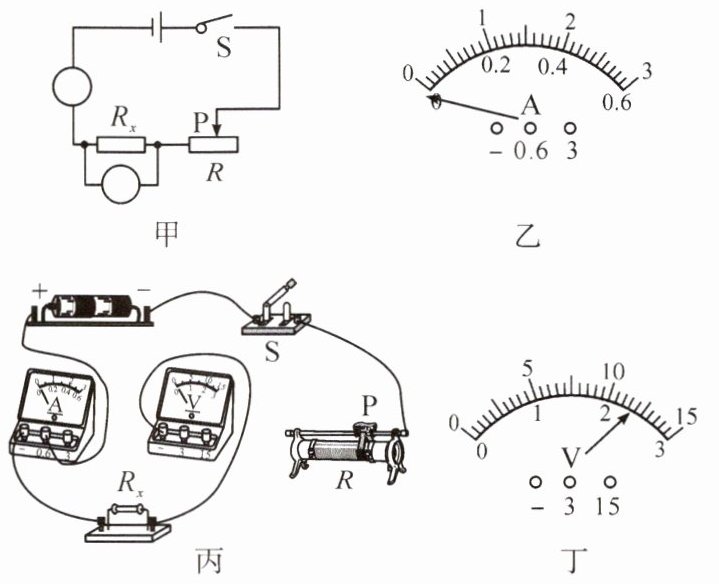

(1)图甲是实验中设计的电路图,请在图中圆圈内正确填写表示电表的字母符号。
(2)连接电路前,发现电流表指针位置如图乙所示,此时需要进行的操作是______；连接电路时开关应该______(选填“断开”或“闭合”)。

(3)根据图甲中的电路图,请用笔画线代替导线,把图丙中的实物电路连接完整(有两条导线未连接),要求开关闭合时电流表示数最小,测量时电表示数尽可能精确。

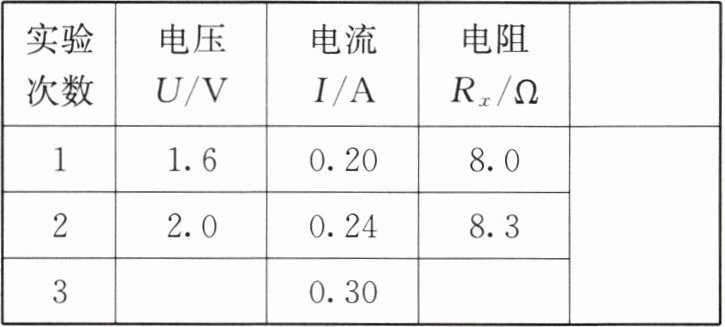

(4)测得的部分数据已记录在表格中,表格中第一行的最后空格栏内应填写的内容是______；在第3次测量时,电压表的示数如图丁所示,根据这三次测得的数据,$R_x$阻值的平均值为______$Ω$。
|实验次数|电压$U/V$|电流$I/A$|电阻$R_x/Ω$|
|1|1.6|0.20|8.0|
|2|2.0|0.24|8.3|
|3| |0.30| |

答案：

(1)
(2)调零　断开
(3)
(4)$R_{x}$阻值的平均值　8.0
