《2025年新课程实践与探究丛书九年级物理全一册人教版》

例1

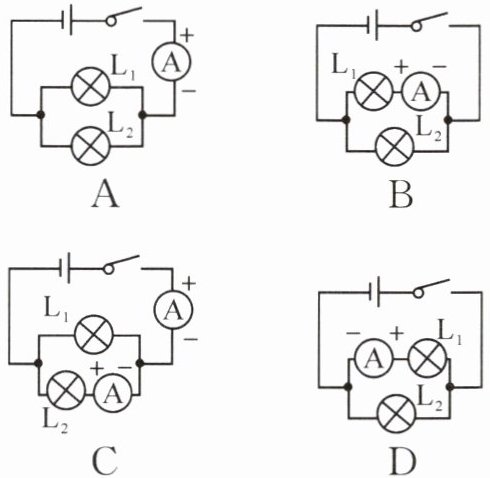

(2024·天津模拟)下列电路图中,能正确测量通过灯泡 $ L_1 $ 电流的电路是( )

答案： D

关于电流,下列说法不正确的是( )

A.日光灯正常工作的电流约为 $ 2A $
B.电流是表示电流强弱的物理量
C.电流的单位是安培,符号是 $ A $
D.电流的符号是 $ I $,单位可以用毫安,也可以用微安

答案： A

例2

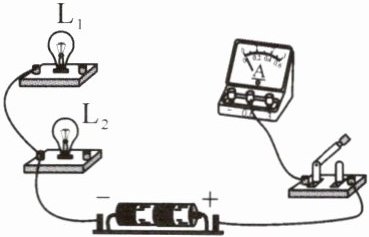

(2023·贵阳期末)如图所示,请用笔画线代替导线完成实物电路的连接。要求：两灯泡并联,开关同时控制两灯泡,电流表只测量通过灯泡 $ L_2 $ 的电流,导线不能交叉。(电流表示数为 $ 0.4A $)

答案：

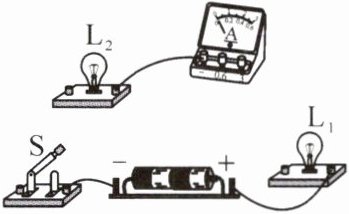

(2023·贵州)如图所示为一不完整的实物电路,请用笔画线代替导线按要求完成电路连接。要求：两灯泡并联,电流表测通过灯泡 $ L_1 $ 的电流,开关控制整个电路,导线不能交叉。

答案：
