《2025年新课程实践与探究丛书九年级物理全一册人教版》

例 1 (2024·巴中)为了减少炒菜时对油烟的吸入,厨房里安装了一台抽油烟机。抽油烟机上面的照明灯和电动机既可以同时工作又可以独立工作。以下关于抽油烟机内部的电路设计,你认为符合要求的是( )

思路点拨 由题意可知,照明灯和电动机都能各自独立工作,说明它们的连接方式是并联,且两支路上各有一个开关来控制灯与电动机,干路上没有开关。
规律总结 并联电路特点：各用电器之间互不影响；干路开关控制整个电路,支路开关只控制所在支路。

答案： A

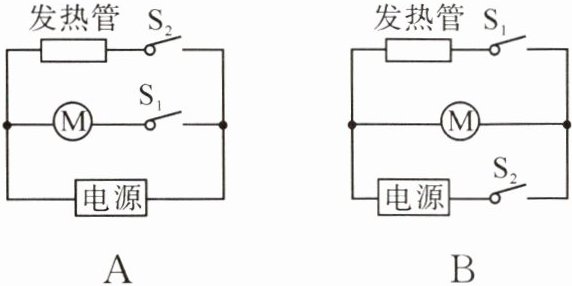

变式训练 1 (2024·内蒙古)某同学想利用发热管、电动机、开关 $ S_1 $ 和 $ S_2 $、电源和导线若干,设计一个电路来实现：同时闭合 $ S_1 $ 和 $ S_2 $ 产生热风；仅闭合 $ S_1 $ 产生冷风；仅闭合 $ S_2 $ 不发热也不吹风。下列电路图符合要求的是( )

答案： D

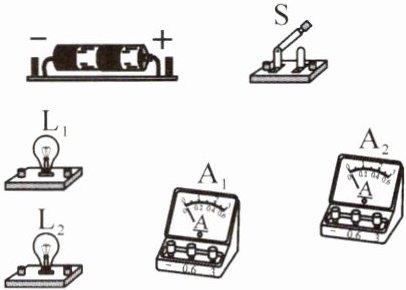

例 2 (2024·贵州期末)请在图中用笔画线代替导线连接实物电路。要求：两灯并联,开关 $ S $ 同时控制两个灯泡,电流表 $ A_1 $ 测量灯泡 $ L_1 $ 的电流,电流表 $ A_2 $ 测量干路电流。

思路点拨 根据题意可知,两灯并联,开关同时控制两个灯泡,则开关 $ S $ 在干路中；电流表 $ A_2 $ 测量干路电流,则电流表 $ A_2 $ 应在干路上,电流表 $ A_1 $ 测量灯泡 $ L_1 $ 的电流,则电流表 $ A_1 $ 与灯泡 $ L_1 $ 串联在一条支路上,灯泡 $ L_2 $ 在另一条支路上。
规律总结 根据题意分析电路的连接方式、开关的作用、电流表的连接方式,然后连接实物电路。

答案：

变式训练 2 (2024·双辽市期末)根据图中的电流流向,在图中添加电流表和电源,使电路成为并联电路。

答案：
