例2
(2024·洛龙区校级月考)如图所示,小明同学所在的兴趣小组正在探究并联电路中电流的规律。

| $ I_A / A $ | $ I_B / A $ | $ I_C / A $ |
| :---: | :---: | :---: |
| $ 0.1 $ | $ 0.3 $ | $ 0.4 $ |

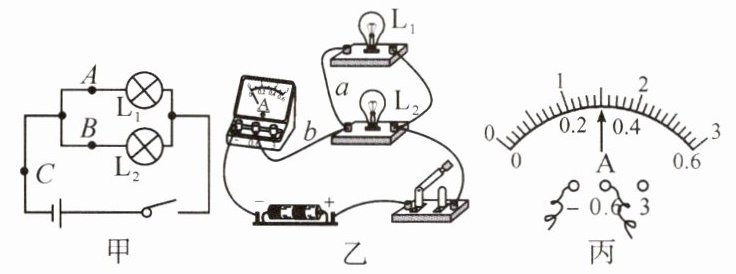

(1)图甲是他们设计的电路图,在连接电路时发现,刚接好最后一根导线,电流表的指针立即发生了偏转,由此可知,他们在连接电路时的操作不当之处是 ______。
(2)实验时需要测量 $ A $、$ B $、$ C $ 三处的电流。图乙是他们某次测量时连接的实物电路,此时电流表测量的是 ______(选“$ A $”“$ B $”或“$ C $”)处的电流。
(3)小明同学要测量通过 $ L_2 $ 的电流,发现只需要移动一根导线即可实现,请在需要移动的导线上画“$ × $”,然后画出正确的连线；重新连接好电路后,闭合开关,电流表的示数如图丙所示,则电流表的示数为 ______ $ A $。

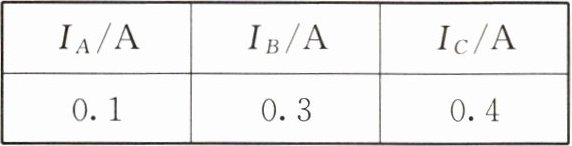

(4)实验中记录 $ A $、$ B $、$ C $ 各点的电流值如表所示,根据表中数据,可以得出结论：______。请你写出上述实验的不足之处：______。
(5)完成以上实验后,小明开始探究串联电路的电流规律,他将上述实验所用的两只灯泡串联在同一电源上,有一只灯泡发出了很强的光,而另一只灯泡却发出较暗的光。你认为下列说法正确的是 ______。
A. 发光强的灯泡离电源正极更近
B. 两只灯泡中的电流一样大
C. 发光暗的灯泡中通过的电流较小

答案：
例2.
(1)没有断开开关　
(2)C
(3) 　0.3
(4)并联电路，干路电流等于各支路电流之和没有换用不同规格的灯泡进行多次实验，存在偶然性　
(5)B
