《2025年新课程实践与探究丛书九年级物理全一册人教版》

例2

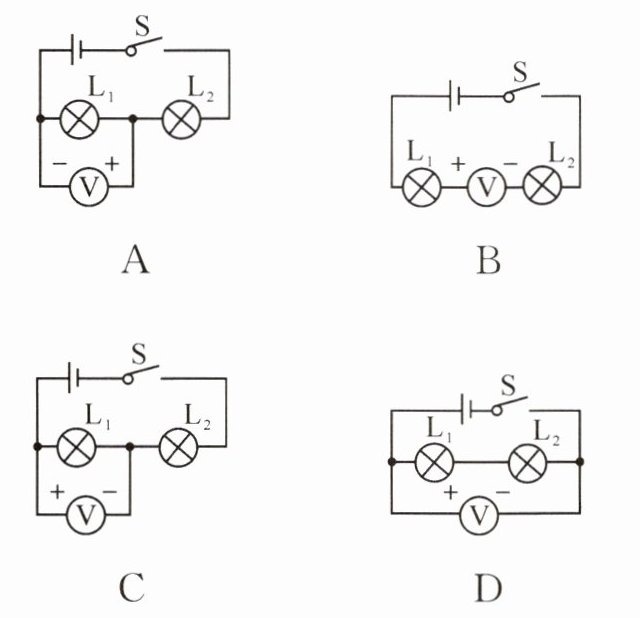

(2024·浦东新区校级期中)如图所示为用电压表测灯泡$L_{1}$两端的电压,则下列接法正确的是( )

答案： C

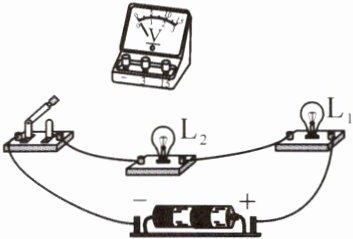

(2024秋·泉州期中)如图所示为一实物电路,请用笔画线代替导线按要求完成电路连接。要求：两灯串联,电压表测$L_{2}$两端电压,电压表选用正确的量程。

答案：

1. 电池串联起来使用时,电池组两端的电压等于____,即____。

答案： 每节电池两端的电压之和　U=U₁+U₂

2. 串联电路的总电压等于____,表达式为____。

答案： 各部分电路两端电压之和　U=U₁+U₂

3. 当把几节相同的干电池并联起来使用时,并联电池组两端的总电压等于____。

答案： 一节干电池两端的电压

4. 并联电路中各支路两端的电压____,表达式为____。

答案： 相等　U₁=U₂=U

例1

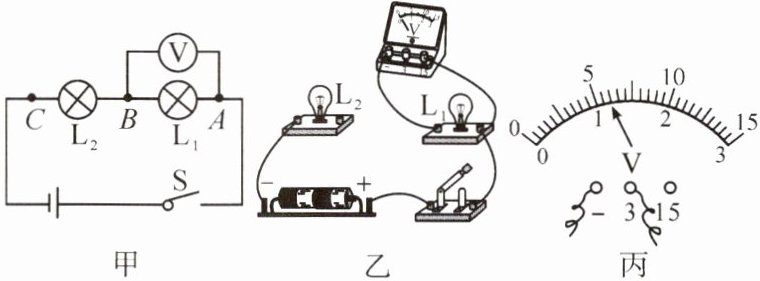

(2024·广东)如图所示为“探究串联电路中电压的规律”实验。
(1)根据如图甲所示的电路图,用笔画线代替导线将图乙所示实物电路连接完整。

(2)连接电路时,开关应处于_________状态。正确连接电路后,闭合开关,若灯$L_2$断路,则$L_1$两端_________(选填“有”或“无”)电压。

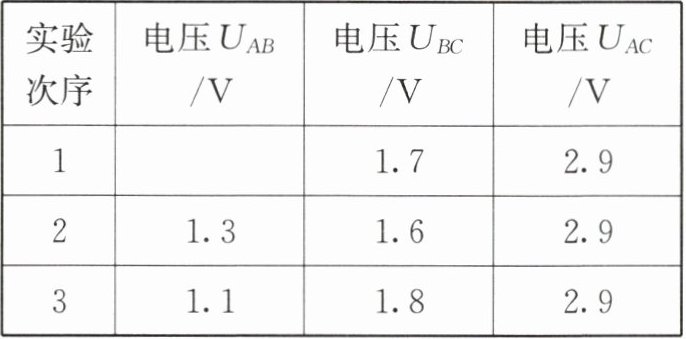

(3)用电压表分别测出电压U_AB、U_BC和U_AC。其中测U_AB时,电压表的示数如图丙所示,示数为_________V。接着更换不同规格的灯泡并多次实验,数据记录如表。
|实验次序|电压U_AB/V|电压U_BC/V|电压U_AC/V|
|1| |1.7|2.9|
|2|1.3|1.6|2.9|
|3|1.1|1.8|2.9|

①分析表中数据,得到初步结论：串联电路两端的总电压等于各部分电路两端电压_________。
②为使结论更具普遍性,小明将灯泡换成其他类型用电器并多次实验。此外,还可以_________。

答案：

(1) 　
(2)断开　无
(3)1.2　①之和　②改变电源电压并多次实验
