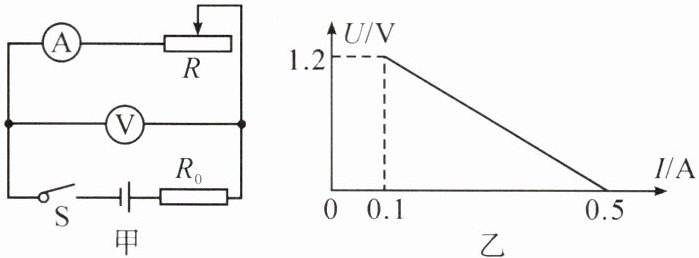

变式训练3 (2024·临沂)如图甲所示的电路图中,闭合开关,将滑动变阻器的滑片由最右端移到最左端的过程中,电压表与电流表的示数变化的图像如图乙所示。则定值电阻$R_{0}$的阻值为______$\Omega$,电源电压为______$V$。

答案： 3 1.5

例 1
(2024·达州)如图所示,$ R_1 $ 为定值电阻,$ R_2 $ 为滑动变阻器,电源电压保持不变,闭合开关 $ S $,向右移动滑动变阻器的滑片 $ P $ 的过程中,下列说法正确的是( )


A.电流表示数变大,电压表 $ V_1 $ 示数变小
B.电流表示数变小,电压表 $ V_2 $ 示数变大
C.电压表 $ V_1 $ 与电流表示数的比值变大
D.电压表 $ V_2 $ 与电流表示数的比值变小

答案： B
