例1 (2024·巴中)如图所示,电源电压不变,闭合开关$S$,将滑动变阻器的滑片逐渐向左移动。下列说法正确的是( )


A.电压表示数增大
B.电流表示数减小
C.电压表与电流表示数的比值不变
D.电压表与电流表示数的比值变小
思路点拨 由图可知定值电阻$R_{1}和滑动变阻器R_{2}$串联,电压表测量滑动变阻器的电压,电流表测电路中的电流；闭合开关$S$,将滑动变阻器滑片逐渐向左移动,滑动变阻器连入的电阻变小,电路的总电阻减小,根据欧姆定律可知,电流变大；根据串联分压规律可知,滑动变阻器分得的电压减小,故电压表示数减小；根据欧姆定律可知,电压表与电流表示数的比值表示滑动变阻器的电阻,而滑动变阻器连入的电阻变小,故比值变小。
规律总结 定值电阻$R_{1}和滑动变阻器R_{2}$串联,电压表测量滑动变阻器的电压,电流表测量电路中的电流；电压表与电流表示数的比值表示相应的电阻；利用分压规律讨论电压表示数的变化。

答案： D

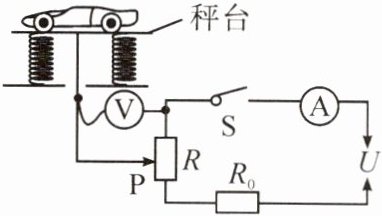

变式训练1 (2024·广州)如图是地磅工作原理示意图,秤台连在竖直弹簧上,电路与恒压电源连接。未称量时,滑动变阻器$R的滑片P$在最上端,称量时,将滑片$P$向下滑动。闭合开关$S$,车辆总质量越大时,( )


A.电压表的示数越大
B.电压表的示数越小
C.电流表的示数越大
D.电流表的示数越小

答案： A
